Positionnement imprécis : un piège dans lequel vous pouvez facilement souffrir en silence. Considérons un scénario du monde réel. Vous inspectez un miroir asphérique concave. Le CGH est conçu, le chemin optique est mis en place et des franges d'interférence sont apparues. En fonction de votre expérience, vous ajustez légèrement le miroir ; les franges sont belles, la valeur PV est agréable et vous poussez un soupir de soulagement. Mais trois mois plus tard, le miroir est installé dans le système et la qualité de l’image est médiocre. Après enquête, vous constatez que le rayon de courbure diffère de la valeur de conception de plus de dix micromètres. Où était le problème ? Lors de l'inspection, le miroir n'était pas dans sa position théorique. Vous pensiez l'avoir ajusté aux « franges optimales », mais en réalité, vous avez utilisé l'écart de pose pour compenser l'erreur de fabrication dans le rayon de courbure : deux erreurs s'annulent, créant une illusion cohérente mais déviante de la vraie. Ce qui est encore plus insidieux, c'est que si le rayon de courbure du miroir lui-même est problématique et que vous n'avez pas contrôlé avec précision la pose à la valeur théorique, les données de surface mesurées deviennent un désordre : il est impossible de déterminer dans quelle mesure il s'agit d'un problème de forme de surface et dans quelle mesure il s'agit d'un problème de pose. Comment éviter cet écueil ? Un judas. Comment un judas garantit-il sa pose théorique ? Dans un système d'inspection CGH (Concave Aspherical Mirror), la tâche principale de la structure œil de chat est claire : garantir que le miroir testé (DUT) et le CGH conservent la pose théorique. Quelle est la pose théorique ? Il s'agit de la relation spatiale rigoureusement calculée lors de la phase de conception : la distance axiale, l'inclinaison et l'excentricité sont toutes des valeurs de conception clairement définies. L'ensemble du travail de l'œil de chat consiste à garantir que la pose réellement assemblée correspond à ces valeurs de conception. Comment ça marche en pratique ? Décomposons-le à l'aide d'un scénario d'inspection courant. Scénario : Le CGH est inspecté et possède une zone holographique d’alignement. La lumière projetée depuis cette zone, après avoir été réfléchie par le DUT, forme une image en œil de chat, généralement un point de lumière clair et focalisé.

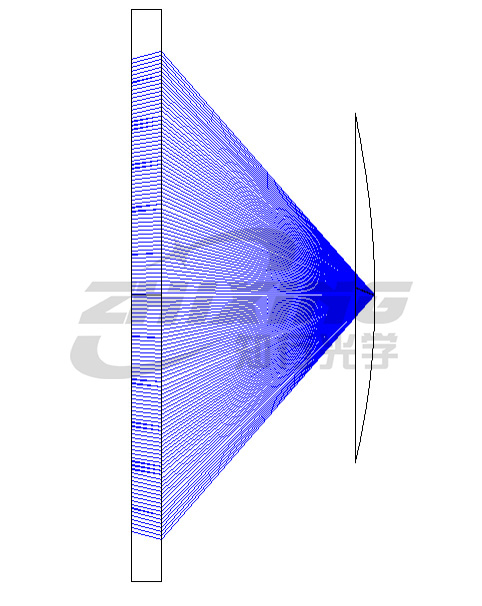

Figure 1. Chemin optique pour la détection de l'œil de chat
La procédure opératoire est la suivante : 1. Réglage grossier : Montez le miroir de test et le CGH en place, et ajustez la distance axiale, l'inclinaison et l'excentricité pour qu'elles soient proches des valeurs théoriques. 2. Réglage fin de l'œil de chat : observez l'image de l'œil de chat projetée sur l'écran holographique. À mesure que la position et la pose du miroir de test se rapprochent progressivement de la valeur théorique, l'image de l'œil de chat tendra vers une forme optimale prédéfinie.

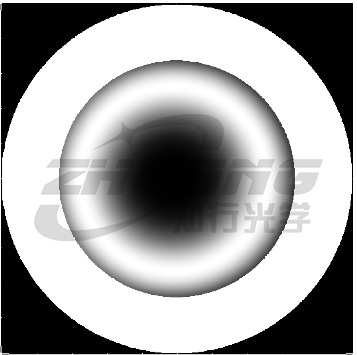

Figure 2. Image œil de chat lorsque la pose est correcte.

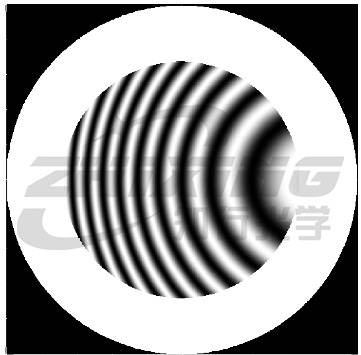

Figure 3. Image œil de chat avec pose incorrecte (erreur de distance axiale et inclinaison).
3. Verrouillage de position : Une fois que l'image œil de chat atteint la norme prédéfinie, cela indique que le miroir testé est dans sa position théorique. À ce stade, tous les mécanismes de réglage sont verrouillés et la détection de la forme de la surface commence. L’œil de chat agit ici essentiellement comme un « indicateur de position » très sensible. Il vous indique quand la position du miroir est « en place ». Les données de forme de surface mesurées après sa mise en place constituent la véritable performance du miroir dans sa position théorique. Un cas réel : d’où vient l’aberration sphérique ? La simulation fournit la réponse. Maintenant que le principe est clair, regardons un véritable scénario d’ingénierie. De nombreux ingénieurs de terrain peuvent être en accord avec le processus de dépannage dans ce cas. Il existe une lentille asphérique et sa forme de surface est d'abord détectée à l'aide d'un profilomètre sans contact DUI. Le profilomètre scanne le contour du miroir grâce à une sonde optique, acquérant directement les données topographiques de la surface. Les résultats mesurés sont bons ; la forme de la surface semble assez nette.

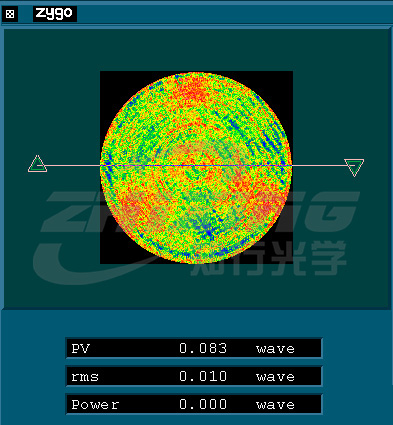

Figure 4 Résultats du test DUI
La même lentille a été testée à nouveau sur le système de test CGH. L'œil du chat était correctement aligné et la pose était verrouillée à la valeur théorique. Le résultat est sorti : une grande aberration sphérique était clairement visible sur le visage.

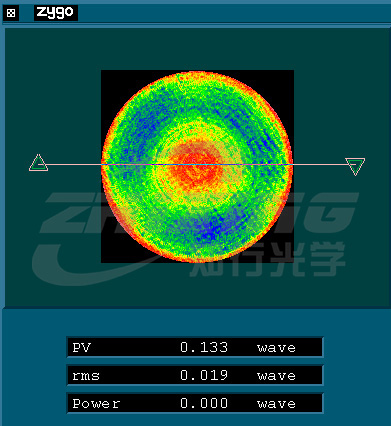

Figure 5 Résultats du test CGH
Deux rapports étaient sur la table. DUI a déclaré que la forme de la surface était bonne, tandis que CGH a déclaré qu'il y avait une grande aberration sphérique. Lequel croire ? Pour trouver la source de cette aberration sphérique, le rayon de courbure de la lentille a été mesuré par DUI. Un profilomètre sans contact peut scanner directement la génératrice pour l'adapter au rayon de courbure, sans recourir à un front d'onde de référence externe. Les résultats de mesure sont revenus : le rayon de courbure mesuré différait de la valeur théorique de 112 μm. Ensuite, ce rayon de déviation de courbure a été remplacé dans le modèle de simulation optique du système de détection CGH. Une fois les résultats de simulation obtenus, ils ont été comparés aux données de forme de surface mesurées par CGH : les deux correspondaient remarquablement bien. Cette grande aberration sphérique était précisément le comportement que devrait présenter le rayon de déviation de courbure dans la pose théorique.

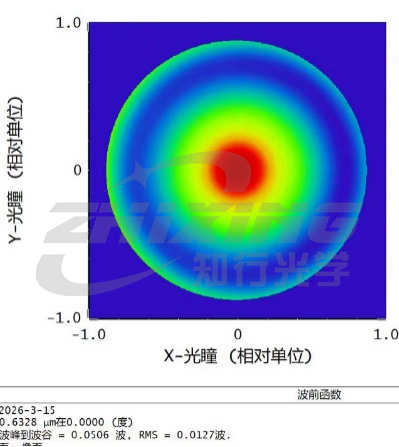

Figure 6 Résultats de simulation
La chaîne est désormais fermée : Déviation du rayon de courbure → L'aberration sphérique doit apparaître sous la pose théorique → L'aberration sphérique mesurée par CGH correspond à la simulation → La mesure CGH est la mesure réelle. Pourquoi DUI n'a-t-il pas montré d'aberration sphérique évidente dans les résultats de forme de surface auparavant ? Car lorsqu'un profilomètre sans contact scanne une surface, la correspondance entre le repère de mesure et la référence mécanique du miroir dépend de la posture de serrage. Si le miroir n'est pas strictement verrouillé dans la pose théorique, la composante de forme de surface provoquée par l'écart du rayon de courbure peut être diluée par le changement de posture de mesure, et davantage lissée lors du traitement des données, apparaissant finalement « non perceptible » dans le rapport de forme de surface. Mais la mesure du rayon de courbure ne ment pas : la valeur du rayon de courbure mesurée par DUI s'écarte de la valeur théorique, et cet écart, après avoir été mis en simulation, est exactement égal à l'aberration sphérique mesurée par CGH. Qu'y a-t-il de si puissant dans la combinaison CGH + œil de chat ? Il sépare l'erreur de forme de surface et l'erreur de rayon de courbure. Avec la pose fixe, une déviation du rayon de courbure est une aberration sphérique, nulle part où se cacher. De plus, cette aberration sphérique peut être reproduite par simulation : elle n'apparaît pas de nulle part, mais est une manifestation inévitable de l'écart du rayon de courbure dans la pose théorique. Qu’est-ce que cela signifie pour les opérateurs de première ligne ? La garantie de pose théorique de l'oeil de chat apporte des changements tangibles aux tests sur site :
◆ La possession est désormais fondée sur des preuves : la précision du placement du miroir n'est plus jugée par « l'apparence des rayures ». L'image œil de chat est une norme de jugement de pose quantitative indépendante des rayures.
◆ Les données sur la forme de la surface sont fiables : avec la pose fixe, la forme de la surface mesurée est la véritable forme de la surface du miroir lui-même. Si le rayon de courbure est incorrect, la forme de la surface reflétera avec précision l'état flou et ne sera pas obscurcie par une pose incorrecte.
◆ Reproductible : La qualité de l'image œil de chat reste inchangée quel que soit l'opérateur. La pose ajustée par Zhang San et Li Si est la même.
◆ Lorsque les données de différents instruments entrent en conflit, il existe un moyen clair de résoudre le problème : CGH est doté d'un œil de chat qui verrouille la pose, mesurant la forme réelle de la surface sous la pose théorique. Avec d'autres méthodes, si la pose n'est pas strictement verrouillée, les données « belles » peuvent ne pas être correctes ; dans ce cas, mesurer le rayon de courbure séparément fournit souvent la réponse. Enfin, dans le système de test CGH, la compensation du front d’onde est la plus fréquemment mentionnée : elle garantit la précision de la forme de la surface. Cependant, la compensation du front d'onde repose sur l'hypothèse que la pose entre le miroir testé et le CGH (Curve Front Gauge) est dans l'état théoriquement conçu. L’œil du chat agit comme la « force stabilisatrice » qui verrouille la pose. En fixant la pose, la véritable forme du miroir est révélée. Le rayon de courbure est soit correct, soit incorrect. Rien n'est caché. Et c’est précisément ce que les tests de précision exigent le plus : l’authenticité.
