Masque photo de 3 pouces

Zhixing, un fabricant professionnel, souhaite vous fournir un photomasque de 3 pouces de haute qualité.

Le photomasque 3 pouces est un composant très important dans la vision industrielle, il peut effectuer des opérations locales de traitement ou de filtrage sur l'image au cours du processus de traitement de l'image, afin que la qualité de l'image puisse être mieux améliorée et optimisée. Le photomasque de 3 pouces peut être utilisé pour identifier les bords de l'image, souligner le contour et les caractéristiques de l'objet de l'image, ce qui joue un rôle important dans de nombreux scénarios d'application.

Par exemple, en reconnaissance d'image, la version masque peut lisser le bruit et les détails de l'image grâce à des opérations telles que le flou gaussien, de manière à rendre l'image plus claire et plus lumineuse, ce qui est plus propice à la reconnaissance et à la classification de l'objet cible. Dans le domaine de l'analyse d'images médicales, le photomasque 3 pouces peut être utilisé pour localiser et étiqueter les zones malades, aidant ainsi les médecins à diagnostiquer et à traiter les maladies associées avec plus de précision.

En outre, la version masque peut également être utilisée dans des applications de haute technologie telles que la vision robotique et la conduite automatique, grâce à la segmentation et au criblage d'images, afin d'obtenir une réponse et une adaptation rapides à l'environnement et aux conditions routières, et d'améliorer l'intelligence. niveau et compétitivité des produits connexes. Par conséquent, le rôle du masque dans l’industrie de la vision industrielle est très indispensable.

En bref, 3 Inch Photomask est un composant très important dans la vision industrielle, capable de traiter et d'optimiser localement les images, et dispose d'une très large gamme de scénarios d'application et de fonctions. Nous pensons que grâce à l'innovation et à la pratique technologiques continues, l'importance et le rôle du masque dans l'industrie de la vision industrielle continueront d'augmenter.

Fonctionnalité:

Seuls certains produits sont présentés dans le tableau, si vous avez besoin d'autres produits, vous pouvez consulter le service client

Affichage physique des produits de lithographie avec photomasque en verre de quartz

Les données graphiques du 3 Inch Photomask sont conçues et soumises par l'utilisateur, et la technologie de traitement ultérieure est réalisée par l'ingénieur. La préparation des données graphiques étant une étape clé du traitement des masques, les utilisateurs sont tenus de vérifier attentivement les fichiers de mise en page soumis pour garantir l'exactitude des graphiques.

processus de fabrication :

(1) Dessinez un fichier de disposition du réticule de masque (format GDS) reconnaissable par le dispositif de génération

2) Utilisez une machine de lithographie sans masque pour lire le fichier de mise en page, effectuez une exposition sans contact (longueur d'onde d'exposition 405 nm) sur le réticule vierge avec de la colle et éclairez la zone de motif requise sur le réticule pour créer une résine photosensible dans cette zone. (généralement de la colle positive) subit une réaction photochimique

3) Après développement et fixation, la résine photosensible dans la zone exposée se dissout et tombe, exposant la couche de chrome sous-jacente.

4) Utilisez une solution de gravure au chrome pour la gravure humide, gravez la couche de chrome exposée pour former une zone transmettant la lumière, et la couche de chrome protégée par la résine photosensible ne sera pas gravée, formant une zone opaque. De cette façon, des structures de motifs plans avec différentes transmissions de lumière sont formées sur le réticule.

5) Si nécessaire, utilisez des méthodes humides ou sèches pour retirer la couche de résine photosensible sur le réticule et nettoyez le réticule.

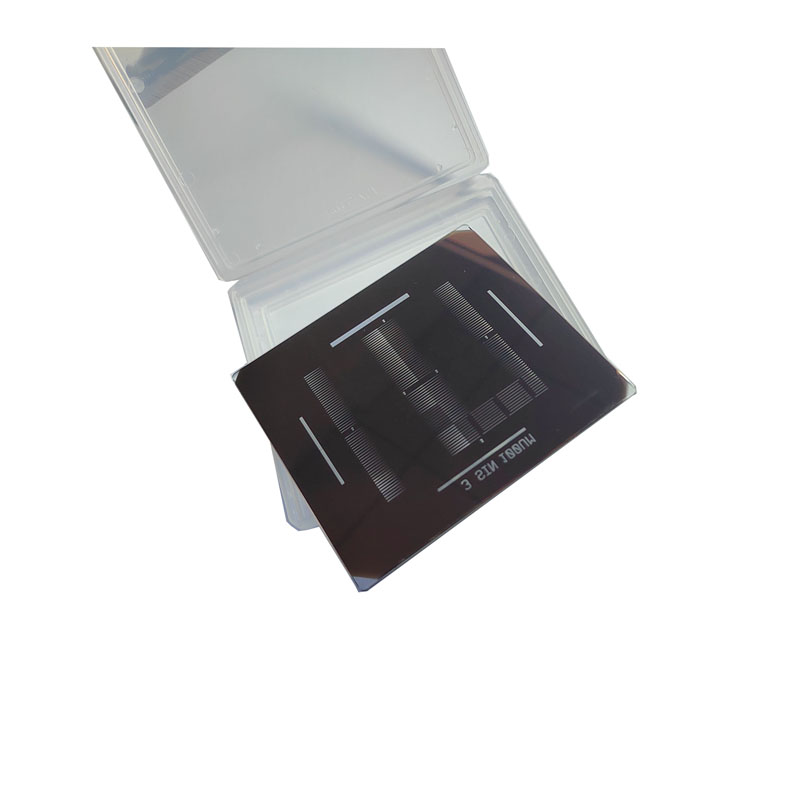

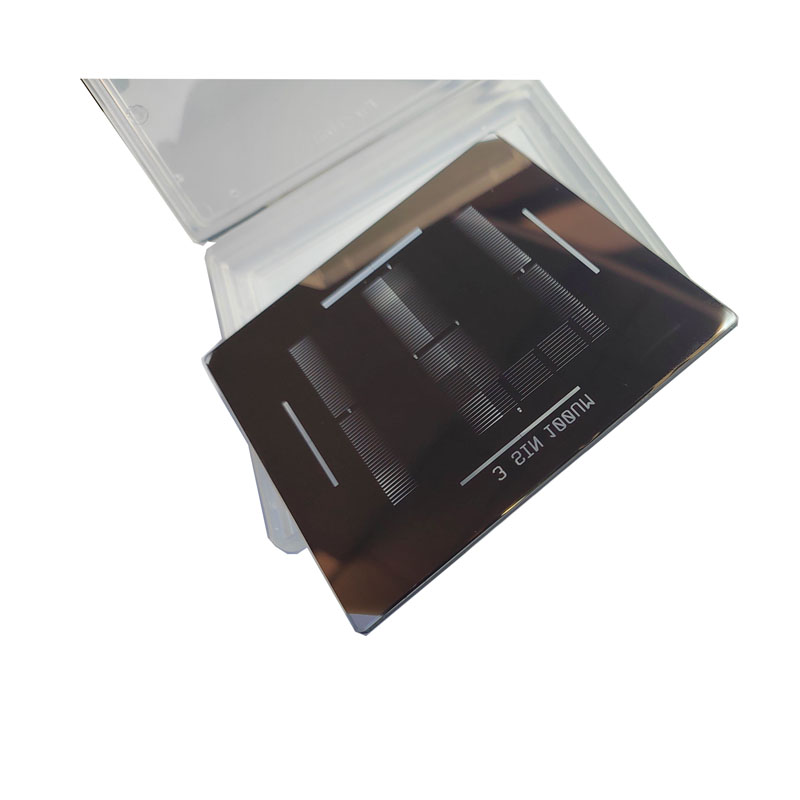

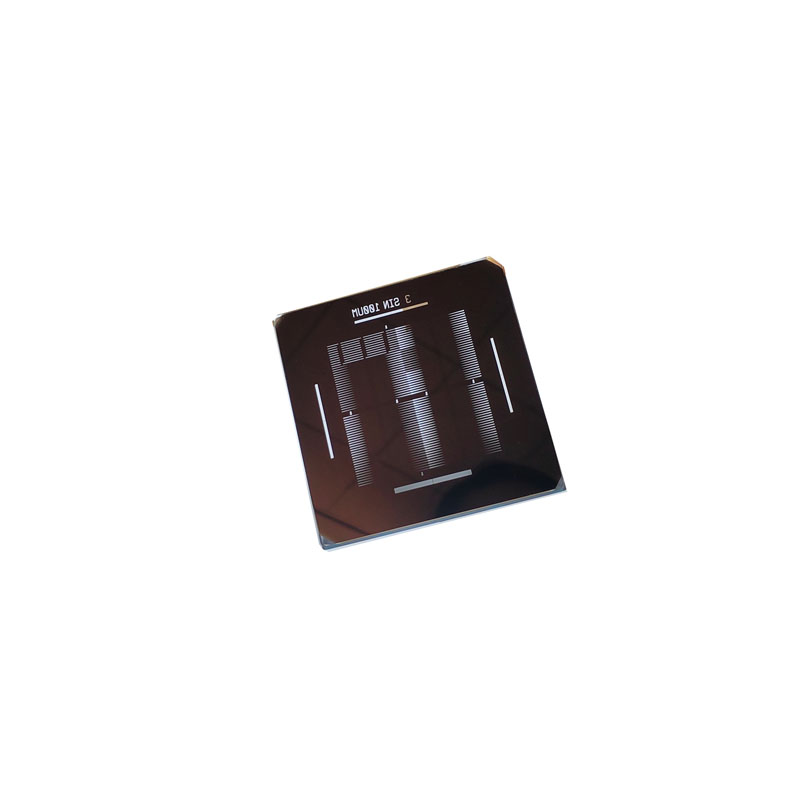

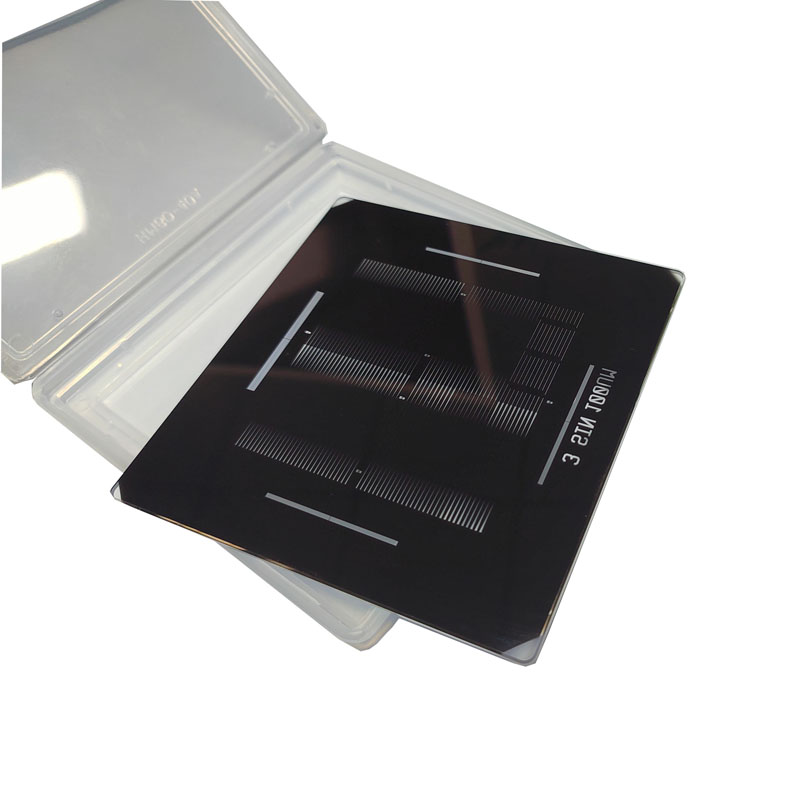

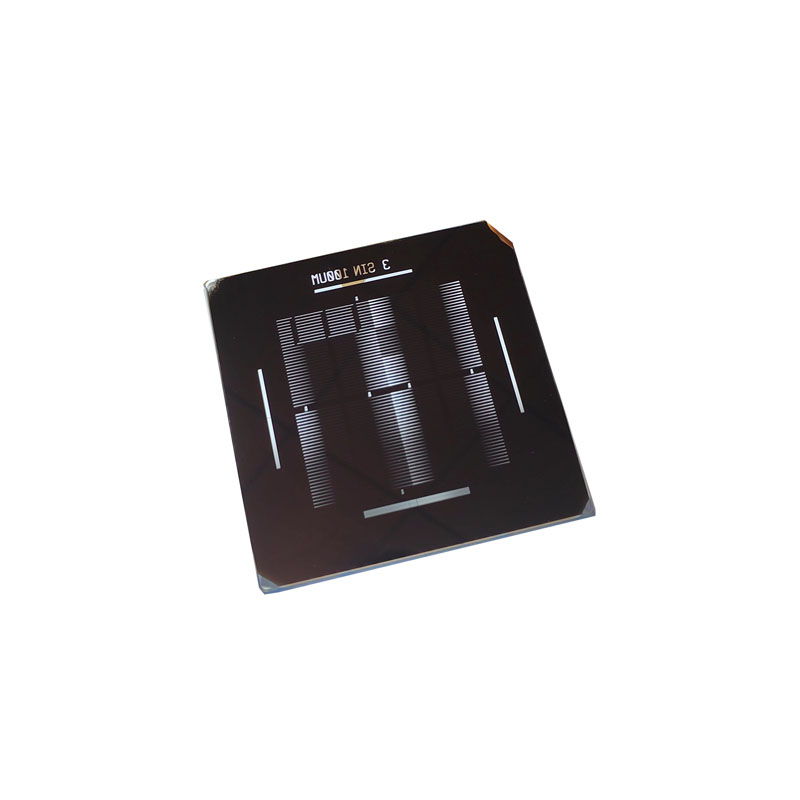

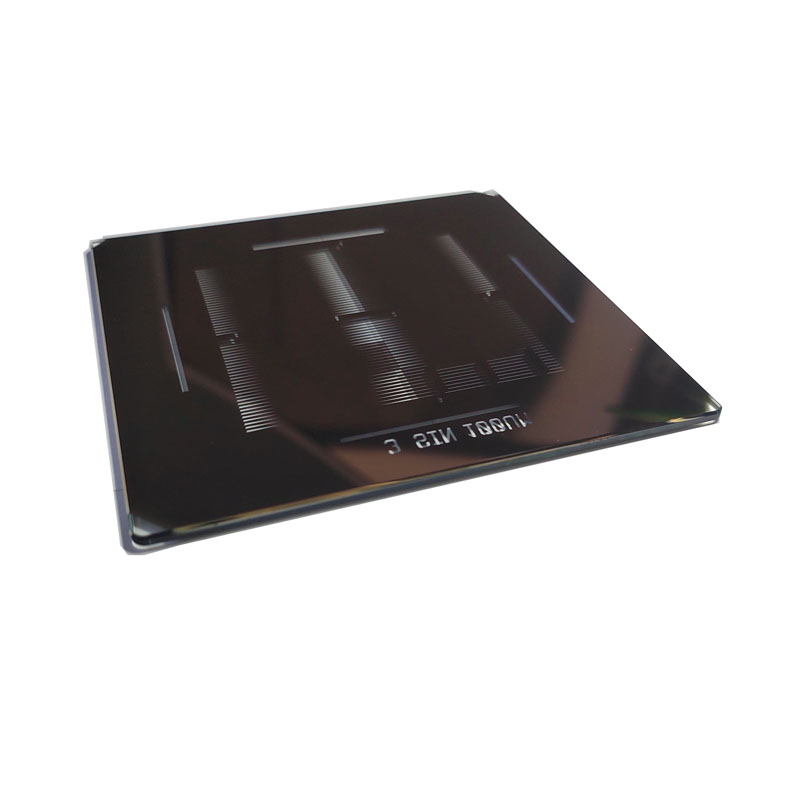

Photos de l'exposition
