Ne laissez pas la lumière parasite gâcher vos rayures : dévoilez l'art du filtrage des « fréquences porteuses » dans la conception CGH

Le « dilemme multitâche » de CGH : pourquoi la lumière parasite existe-t-elle ? Pour comprendre la « fréquence porteuse », nous devons d’abord comprendre un principe : le CGH lui-même est un élément optique diffractif. Lorsque vous projetez un faisceau de lumière sur un CGH, il ne produira pas simplement l'ordre de diffraction souhaité. Grâce aux lois fondamentales de l'optique physique, il produira simultanément plusieurs "clones" : l'ordre +1 (signal cible) dont vous avez besoin, l'ordre 0 qui passe directement sans diffraction, l'ordre -1 qui dévie de l'autre côté, et des ordres encore plus élevés...

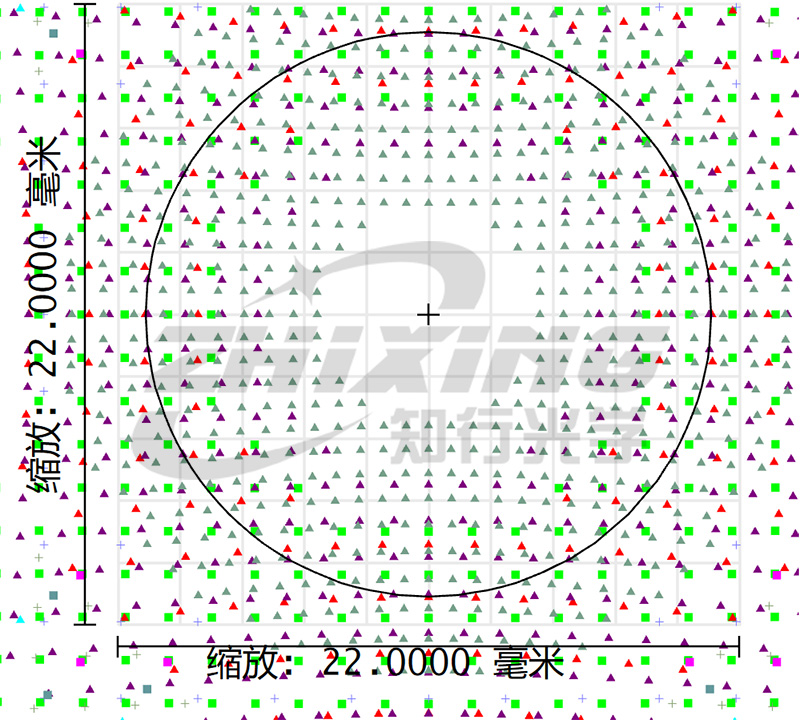

Figure 1. Lumière de différents ordres de diffraction (le bleu représente le +1er ordre, le reste est de la lumière parasite).

Dans une conception idéale, seule la lumière d’ordre +1 transmet les informations sur la surface mesurée à l’interféromètre. Cependant, en réalité, les ordres « parasites » d’ordre 0 et -1 errent également sans but dans le chemin optique. Une fois entrés dans le chemin optique de mesure, ils créent des interférences de lumière parasite. Le résultat est une diminution du contraste dans les franges d'interférence, des bords flous et parfois même la superposition de fausses informations de phase. Bref, les franges floues ne sont souvent pas dues à une lumière faible, mais plutôt à un bruit excessif. Qu'est-ce qu'une « fréquence porteuse » ? L'introduction d'une fréquence porteuse vise à résoudre ce conflit « signal et bruit ». Nous pouvons imaginer la distribution de phase du CGH sous la forme d'un diagramme codé enregistrant les « informations sur la forme de la surface mesurée ». La « fréquence porteuse » est un facteur d'inclinaison ou de défocalisation supplémentaire superposé à cette information codée. Cette opération semble abstraite, mais son objectif est très pur : donner au signal cible utile une « nouvelle pièce » dans le domaine des fréquences spatiales. À l’origine, le signal cible et ces lumières parasites inutiles d’ordre 0 et 1 sont entassés et empêtrés dans le spectre de fréquences. Peu importe la façon dont vous le bloquez spatialement, vous ne pouvez pas le bloquer complètement. Mais une fois qu'une fréquence porteuse est superposée au signal cible, son spectre est « décalé » vers une plage de fréquences plus élevée, créant ainsi une distance par rapport aux signaux d'interférence stationnaires. C'est comme assister à une fête bruyante où vous et vos amis êtes initialement étouffés par le bruit et ne pouvez pas vous entendre. Mais la fréquence porteuse revient à donner à vous et à vos amis une tonalité haute fréquence spécifique ; vous passez tous les deux à ce ton que personne d’autre n’utilise pour communiquer, et le bruit basse fréquence environnant devient instantanément un arrière-plan filtrable.

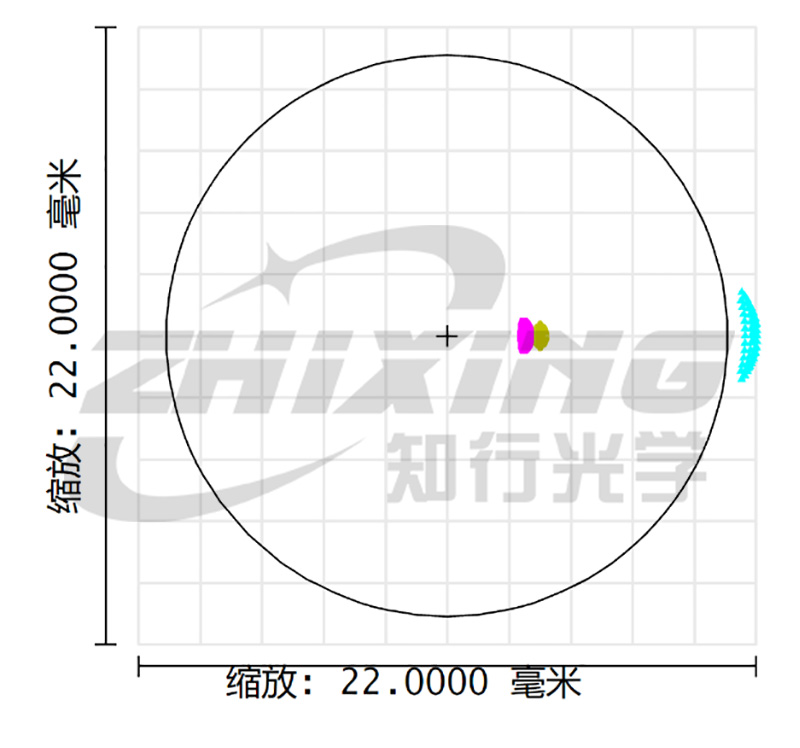

Figure 2. Séparation des ordres par fréquence porteuse inclinée

Figure 3. Séparation des niveaux par fréquence porteuse de défocalisation

Une fois que les signaux interférents et cibles sont séparés dans le spectre, le filtrage spatial ultérieur peut « empêcher la lumière parasite d'entrer de manière propre et efficace ». L'art du filtrage : pas le plus fort, le mieux, mais juste ce qu'il faut. Il s'agit d'un art de l'équilibre, qui consiste à trouver le moment « juste ». Si la fréquence porteuse est trop basse, les spectres des signaux brouilleurs et cibles se chevauchent toujours, créant un désordre enchevêtré, entraînant un échec du filtrage et des franges floues. Si la fréquence porteuse est trop élevée, le spectre est suffisamment séparé, mais cela conduit à des largeurs de raies extrêmement étroites dans le CGH, imposant des exigences extrêmement strictes en matière de précision de fabrication des micro-nano. Cela signifie non seulement une augmentation des difficultés de fabrication, mais également un impact important sur l'efficacité de diffraction du CGH réel. Dans une conception idéale, la majeure partie de l'énergie est concentrée dans l'ordre +1, mais si la fréquence porteuse est trop élevée, même un léger écart dans le processus de fabrication peut provoquer une fuite de lumière dans d'autres ordres, réduisant considérablement l'intensité du signal. Où se situe la véritable compétence en matière de design ? En constatant que « fréquence porteuse effective minimale ». Une bonne conception ne consiste pas à extraire des valeurs au hasard dans un logiciel de dessin ; il s'agit de calculer avec précision comment minimiser la fréquence porteuse superposée tout en assurant une séparation nette de tous les ordres de diffraction interférents. L'obtention d'une séparation nette avec une faible fréquence porteuse garantit à la fois le contraste et la netteté des franges sans exercer de pression excessive sur la fabrication et les processus ultérieurs. Une suggestion pratique pour les utilisateurs de CGH : en tant qu'utilisateur de CGH, vous n'avez pas besoin de résoudre vous-même ces équations complexes de fréquence porteuse, mais cela ne signifie pas que vous ne pouvez pas contrôler les résultats de détection à la source. Si votre CGH présente fréquemment des franges floues, un contraste médiocre ou un bruit de fond régulier pendant les tests, après avoir exclu le chemin optique et les problèmes environnementaux, vous pouvez demander un rapport d'analyse quantitative de la séparation des ordres de diffraction au concepteur ou au fournisseur du CGH. Ce rapport vous dira clairement : dans le cadre de la conception actuelle des fréquences porteuses, où sont déplacés chaque ordre interférent, quel est leur espacement spectral par rapport au signal cible et s'ils peuvent être efficacement bloqués par le filtre spatial. Grâce à ce rapport, vous pouvez déterminer si la conception de « filtrage » du CGH est fiable. Enfin, dans la recherche d’une précision nanométrique en interférométrie, la différence entre « voir clairement » et « ne pas voir clairement » réside souvent dans un tout petit peu d’ingéniosité de conception. La fréquence porteuse joue un rôle similaire à celui du technicien d'éclairage sans prétention dans le grand spectacle des tests de précision : elle ne détermine pas le contenu de l'image, mais elle détermine la propreté de l'image. La prochaine fois que vous verrez un interférogramme standard avec des contours nets et un fond complètement noir, rappelez-vous qu'il ne s'agit pas seulement d'une victoire pour la précision de la surface, mais aussi d'un bel art du filtrage de fréquence.
