La donnée mécanique : la « monnaie forte » de l'usinage et de l'assemblage Pour comprendre le transfert de référence, il faut d'abord comprendre une chose : dans l'usinage et l'assemblage, la donnée mécanique est absolument le protagoniste. Commençons par l'usinage. Comment positionne le miroir pendant le tournage, le meulage et le polissage ? Il repose sur les surfaces de positionnement mécanique du corps du miroir, le bord circulaire extérieur, les trous de broche de positionnement et la surface de la bride de montage. Pendant le tournage, le mandrin maintient le cercle extérieur, l'utilisant comme référence pour le centrage ; lors du meulage et du polissage, la surface d'appui du miroir repose sur la table d'outillage, qui s'accouple avec les surfaces de positionnement du corps du miroir. Quel que soit le processus, la position spatiale du miroir sur la machine-outil est finalement déterminée par ces surfaces de référence mécaniques. Parlons maintenant de l'assemblage. Comment positionne le miroir lorsqu'il est installé dans le corps du miroir ou dans un composant structurel ? Encore une fois, il s'agit de la donnée mécanique : la surface de la bride de montage s'accouple avec la face d'extrémité, le cercle extérieur et le trou intérieur du corps du miroir sont positionnés, et les broches de positionnement et les trous de broches déterminent l'orientation angulaire. Une fois installé, il reste en place ; le corps du miroir ne reconnaît pas votre axe optique, seulement les surfaces mécaniques. L'usinage et l'assemblage utilisent le même langage : la donnée mécanique. Ils partagent naturellement une base commune de communication. Où se situe le problème ? Cela se situe dans l’étape intermédiaire de « l’inspection ». Comment la référence optique issue de l’étape d’inspection est-elle retransmise à la référence mécanique ? Quel est le but du contrôle ? Il indique le processus de fabrication « là où ce n'est pas assez bon » et indique le processus d'assemblage « si ce miroir répond aux normes de qualité ». Mais l’inspection utilise un langage différent : la référence optique. L'axe optique de l'interféromètre définit le système de coordonnées d'inspection et le front d'onde du CGH définit la forme de la surface de référence. Les valeurs PV et RMS de l'erreur de forme de surface sont calculées sous ce système de coordonnées optiques. Maintenant le problème se pose : comment les références optiques et mécaniques sont-elles alignées ? S'ils ne sont pas alignés, cette situation absurde se produit : le service de fabrication meule le miroir à la forme de surface requise selon la référence mécanique, et le service d'inspection confirme que la forme de la surface répond aux exigences de la référence optique, mais les deux « répond aux exigences » ne font pas référence à la même chose : il y a un écart entre les références optiques et mécaniques. Au stade de l'assemblage, le miroir est installé selon la référence mécanique, mais le système optique présente une forme de surface complètement différente. C'est l'essence du piège de la transmission de référence : ce n'est pas que l'on soit inexact, mais que chacun utilise sa propre règle et suppose ensuite qu'il mesure la même chose.

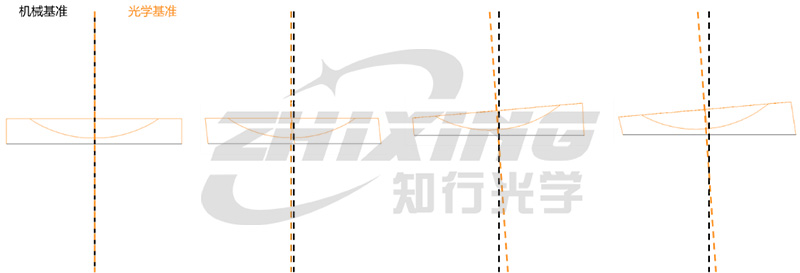

Figure 1. Quatre états entre références optiques et mécaniques : alignement parfait, excentricité, inclinaison, et excentricité et inclinaison (de gauche à droite).
Certaines méthodes d'inspection sont intrinsèquement difficiles à aligner sur des références mécaniques, ce qui soulève un problème central : la difficulté de transférer des références optiques vers des références mécaniques varie de plusieurs ordres de grandeur en fonction de la méthode d'inspection. Pour certaines méthodes d’inspection, la référence est « flottante ». Prenons, par exemple, le profilomètre à sonde mécanique traditionnel. Il scanne les contours de quelques lignes sur la surface du miroir, obtenant ainsi une grande précision des données. Cependant, son système de coordonnées est défini par le rail de guidage du mouvement de la sonde. Quelle est la relation entre ce rail de guidage et la surface de référence mécanique du miroir ? Un étalonnage supplémentaire est nécessaire pour établir cette connexion. L'étalonnage est-il précis ? Y a-t-il des erreurs systématiques ? Chaque point d'interrogation représente un point de risque dans le transfert de référence. Un autre exemple est celui de certains systèmes d'inspection de sous-ouverture basés sur l'épissage. Chaque étape d'épissage introduit une incertitude de position et le système de coordonnées global final peut avoir accumulé des écarts significatifs par rapport à la véritable référence mécanique du miroir. Ces schémas partagent une caractéristique commune : le lien de transfert des références optiques vers les références mécaniques comporte trop de liens intermédiaires. Chaque maillon intermédiaire est un point d’entrée d’erreur. L’inspection CGH propose une approche différente : s’assurer que le transfert des références se fait correctement dès la phase de conception. Comment CGH délivre-t-il la référence optique à la référence mécanique ? Un CGH utilisé pour les tests se compose généralement de deux domaines fonctionnels :
◆ Région holographique principale : responsable de la compensation du front d'onde, transformant les ondes sphériques et planes standard de l'interféromètre en fronts d'onde complexes qui correspondent à la surface testée. C’est la fonction principale de la détection de forme de surface.
◆ Région holographique d'alignement : fournit le cadre de référence absolu du CGH lui-même par rapport à l'interféromètre, et finalement par rapport à la référence mécanique du miroir testé. Il projette des caractéristiques d'alignement telles que des points lumineux, des marques de convergence ou des motifs en œil de chat pour confirmer la relation de pose spatiale entre le CGH et le miroir testé.

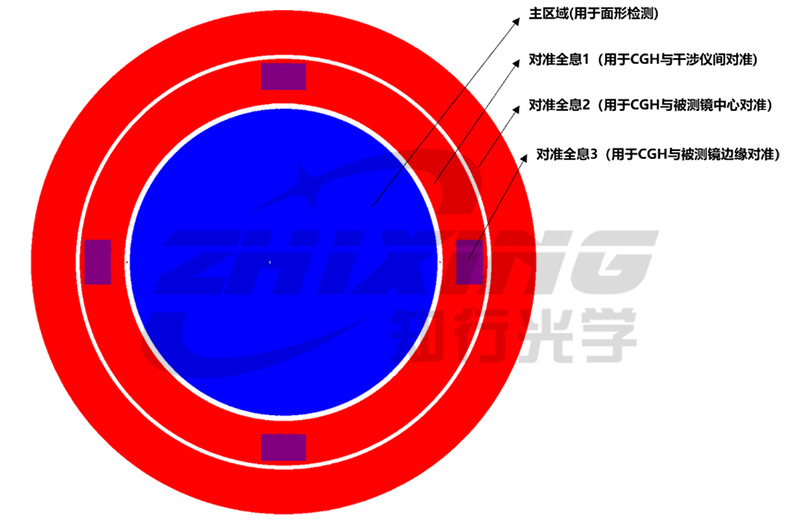

Figure 2 Diagramme schématique de chaque domaine fonctionnel de CGH
Qu’est-ce que cela signifie que ces deux zones soient intégrées sur le même substrat ? Cela signifie que la référence n'est plus déterminée a posteriori, mais est « inscrite » dans le CGH lors de la phase de conception. Comment se réalise ce transfert ? Une correspondance spatiale claire est établie entre la référence mécanique (bille de positionnement, bord de référence, surface de la bride de montage) du miroir testé et les marquages de référence sur le CGH. L'alignement de la zone holographique garantit que la pose du miroir correspond à la valeur de conception théorique lors de chaque inspection et garantit que cette pose peut être retracée jusqu'à la référence mécanique du miroir. Le chemin de transfert de la référence optique à la référence mécanique est parfaitement intégré grâce à la conception CGH. Quel problème cela résout-il ? Il répond à la réalité selon laquelle dans la plupart des cas, seule la référence mécanique est reconnue dans les étapes de fabrication et d'assemblage. Le service d'assemblage ne se soucie pas de la beauté du PV mesuré de la forme de votre surface. Ils ne se soucient que des performances du miroir dans le système optique une fois qu'il est installé conformément à la référence mécanique. La référence mécanique est fournie par la partie fabrication, et elle est également utilisée par la partie assemblage : ces deux extrémités doivent être alignées. La tâche d’inspection consiste à s’assurer que votre référence optique est le plus fidèlement alignée possible avec cette référence mécanique. Certaines méthodes d'inspection amplifient les erreurs à chaque étape de ce processus de conversion. La solution de CGH comprime le processus de conversion jusqu'à l'étape de conception : la relation entre les références mécaniques et optiques est définie lors de la conception de CGH, et l'inspection consiste simplement à reproduire cette relation définie. Quelles sont les conséquences d’une conversion mal exécutée ? Les conséquences sont considérables.
◆Conséquence 1 : Correction de surface incorrecte. Si un écart est constaté dans une certaine zone lors de l'inspection, l'extrémité d'usinage reviendra pour le corriger. Cependant, s'il existe une inclinaison ou un décalage entre le système de coordonnées d'inspection et le système de coordonnées mécaniques, la véritable localisation de cet « écart » est incorrecte. L'outil de polissage, positionné selon la référence mécanique, corrige en réalité un emplacement différent sur le miroir. Résultat : La zone corrigée n'est pas corrigée, alors que la zone incorrecte est corrigée.
◆Conséquence 2 : Essais et erreurs répétés lors de l'assemblage. Les données de forme de surface du miroir semblent bonnes, mais la qualité de l'image est médiocre après l'assemblage. L'extrémité de l'assemblage commence à ajouter des cales, à ajuster l'excentricité et à corriger l'inclinaison, en utilisant des moyens mécaniques pour compenser l'écart provoqué par la conversion d'une référence optique en une référence mécanique. Ce qui aurait dû être un processus en une seule étape se transforme en essais et erreurs sans fin. Une question qui mérite d'être gravée dans votre esprit : la prochaine fois que vous verrez un rapport d'inspection de forme de surface, cela vaut la peine de s'arrêter et de se demander : "Comment les données de cette référence optique sont-elles transférées à la référence mécanique du miroir ?" Si ce lien de transfert est pleinement pris en compte et défini dès la conception initiale, les données sont solides. Si ce lien est ensuite reconstitué grâce à l’étalonnage, aux algorithmes et à l’intuition tactile, alors tous les chiffres de précision au niveau nanométrique pourront être construits sur un sol meuble. CGH offre à l’industrie bien plus qu’un simple hologramme ; il offre une solution complète qui minimise les erreurs de référence optique et les transfère à la référence mécanique pendant la phase de conception. La qualité du transfert de référence détermine si le miroir peut être installé avec succès. Et c’est quelque chose qui mérite d’être fait dès le début. Suivez-nous pour des interprétations plus techniques et des partages pratiques sur le CGH et l'inspection des surfaces asphériques. Avez-vous rencontré des problèmes de transfert de références lors du traitement et du contrôle ? N'hésitez pas à partager dans la section commentaires.
