01 Test du front d'onde : détermination de la précision du système
Mesures de test du front d'onde :
Le degré auquel le front d’onde s’écarte de l’état idéal après que la lumière traverse le système.
Les indicateurs courants comprennent :
◆PV (valeur crête-à-creuse)
◆RMS (Root Mean Square)
◆Analyse des aberrations Zernike
Il permet de déterminer :
◆Aberration sphérique
◆Coma
◆Astigmatisme
◆Écart d'assemblage/ajustement

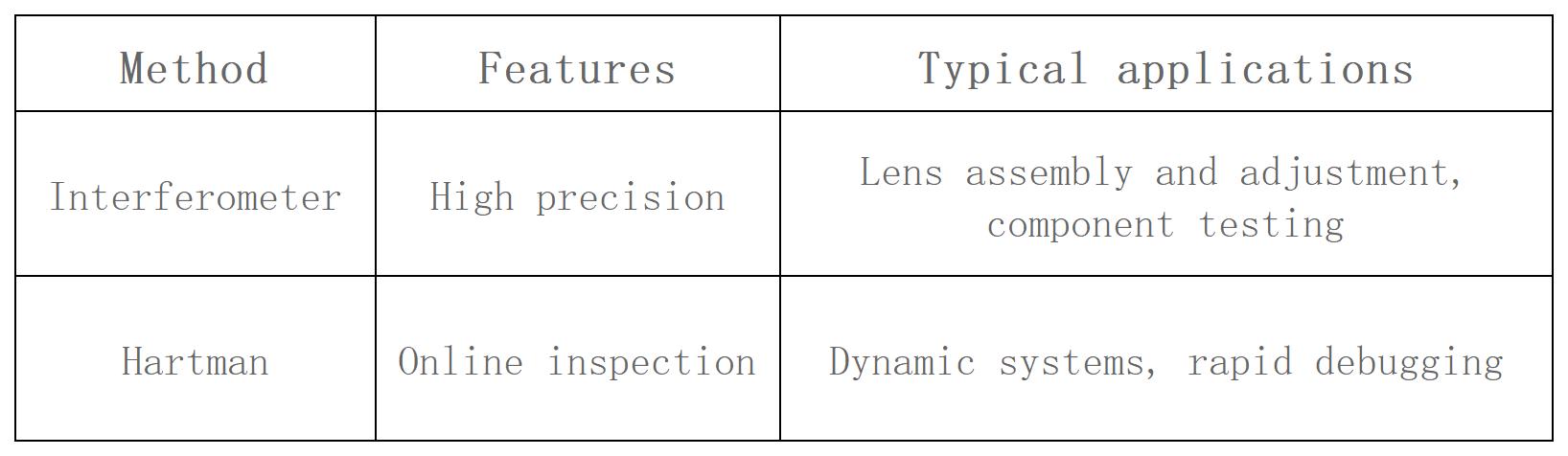

Méthodes de test courantes
02 Test MTF : voir si le système peut finalement « voir clairement »
MTF (Modulation Transfer Function) décrit :
La capacité du système à conserver les détails et le contraste de l’image.
Un MTF plus élevé indique une image plus claire.
Comparé au front d’onde, le MTF se rapproche davantage du résultat final vu par le client.

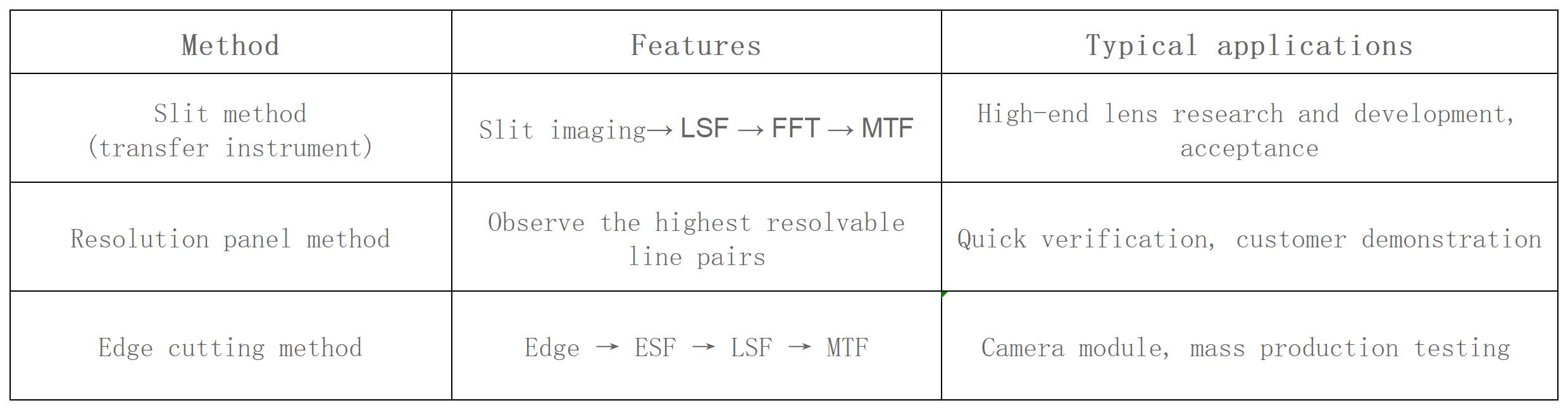

Méthodes de test MTF courantes
Parmi eux, le système Trioptics, communément appelé dans l'industrie, appartient généralement à la méthode Slit Scan, qui est actuellement l'une des méthodes standards pour tester les objectifs haut de gamme.

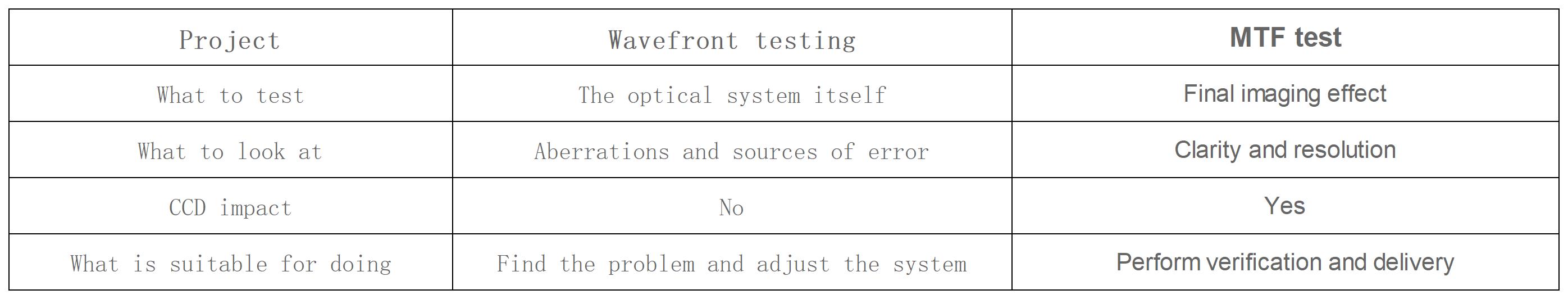

03 Wavefront vs MTF : Quelles sont les différences ?
En bref:
Wavefront vous dit « pourquoi ce n'est pas clair » ; MTF vous dit "si c'est clair ou pas".
04 Les deux peuvent-ils être convertis l'un à l'autre ?
Théoriquement, oui, car : Wavefront → PSF → MTF, ce qui signifie que les données du front d'onde peuvent être utilisées pour dériver la MTF théorique.
Cependant, en réalité : le MTF réel est également affecté par les éléments suivants :
◆Taille des pixels CCD/CMOS
◆Fréquence d'échantillonnage
◆Structure des microlentilles
◆Erreurs de montage et de réglage
◆Bruit électronique
Par conséquent : Les données Wavefront fournissent des performances théoriques ; MTF mesure les performances réelles du système.

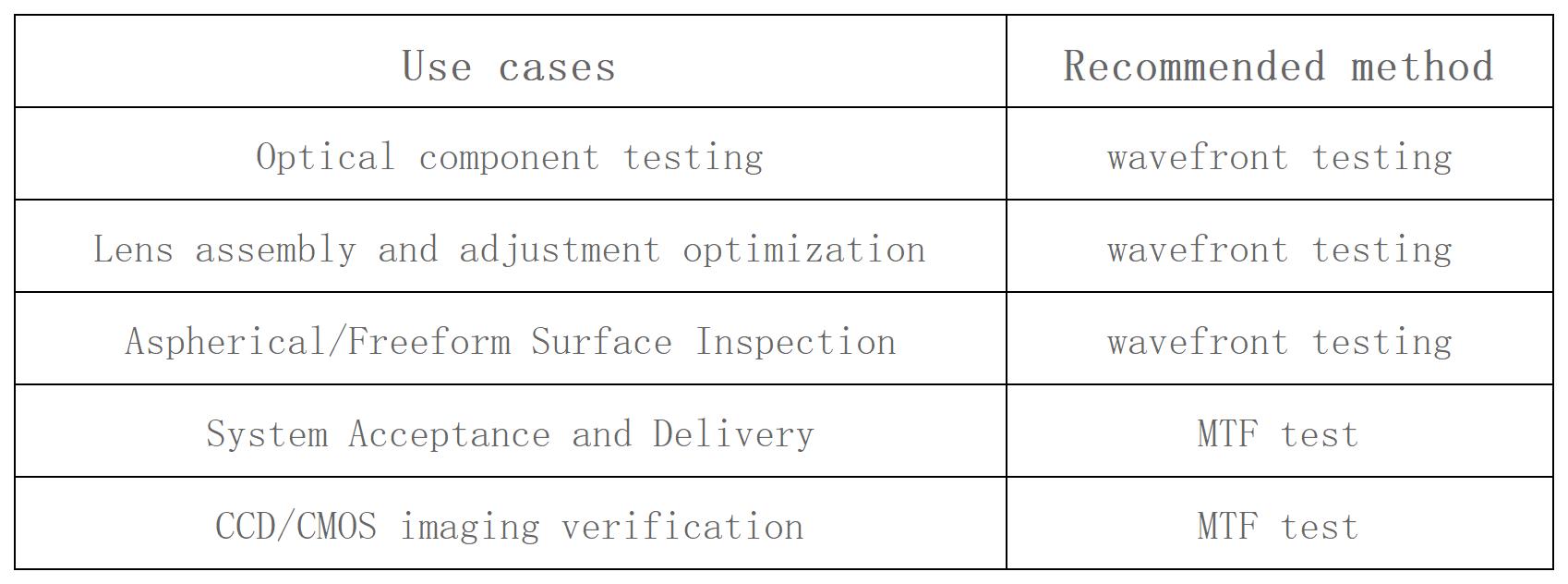

05 Quand mesurer le front d'onde ? Quand mesurer le MTF ?
Les meilleures pratiques consistent généralement à optimiser d’abord le système à l’aide de tests de front d’onde, puis à valider les résultats à l’aide du MTF (Mean Transform Factor).
Conclusion
Les tests Wavefront et les tests MTF ne sont pas des substituts, mais plutôt complémentaires.
Les tests de front d'onde sont un outil de diagnostic ; MTF est la réponse finale.
Une évaluation véritablement complète de la qualité du système nécessite la combinaison des deux.
Ce n’est qu’ainsi que nous pourrons réellement réaliser :
De « théoriquement excellent » à « compréhension pratiquement claire ».
