Exemple 1 : Les paramètres du miroir cylindrique sont représentés sur la figure 1 : D1=40 mm, D2=30 mm, R=60 mm, rectangulaire.

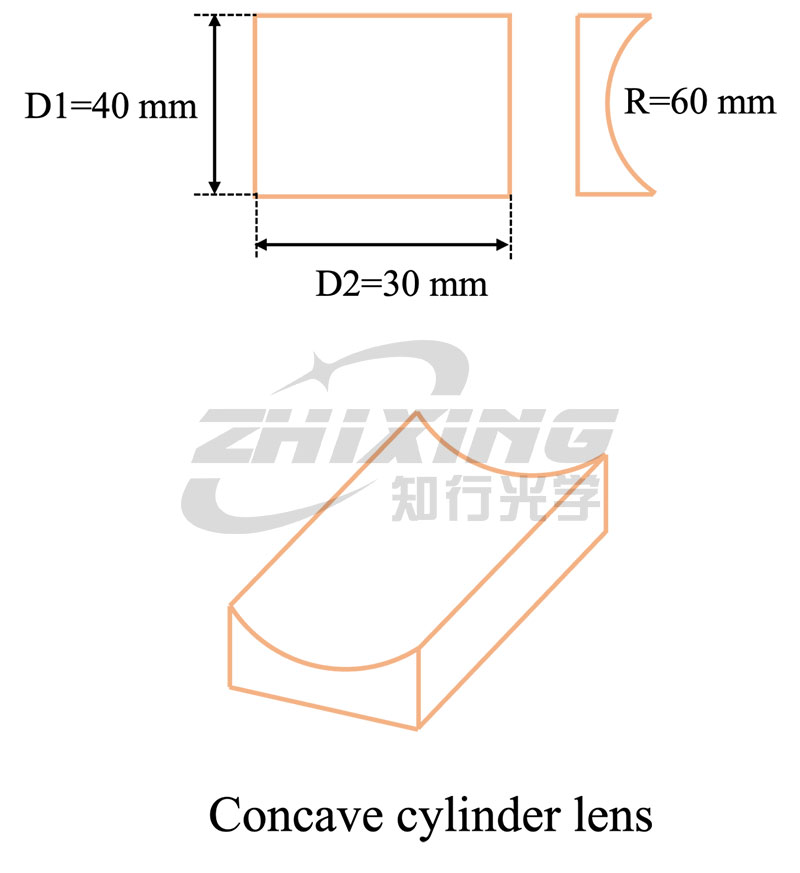

Figure 1 : Diagramme schématique des paramètres de surface concave
Sur la base des paramètres ci-dessus, saisissez les paramètres pertinents (R, type, D1, D2, Forme) dans la case rouge de la page Web de sélection, comme le montre la figure 2. L'outil calculera automatiquement la plage Fno disponible pour le modèle correspondant (case verte) :

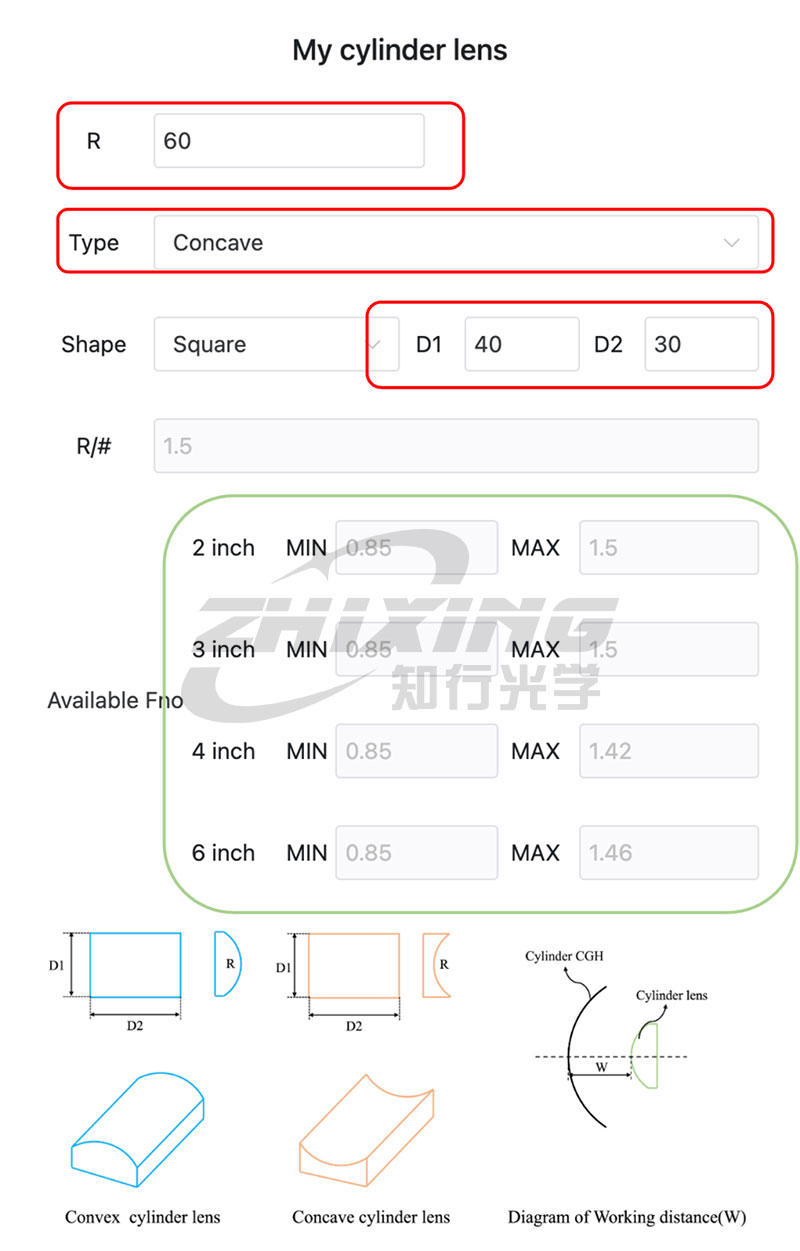

Figure 2 : Entrée de paramètre et sortie de calcul Fno
Sur la base de l’encadré vert ci-dessus, six modèles sont recommandés (voir tableau de l’Annexe 1) :
2 pouces : ZX2100, ZX2150
3 pouces : ZX3100, ZX3150
4 pouces : ZX4100
6 pouces : ZX6100
Exemple 2 : Les paramètres du miroir cylindrique sont les suivants : D1=30 mm, D2=40 mm, R=60 mm, rectangulaire.
W (distance entre la surface arrière du CGH et le sommet du cylindre) est déterminé en fonction du chemin optique réel du client.

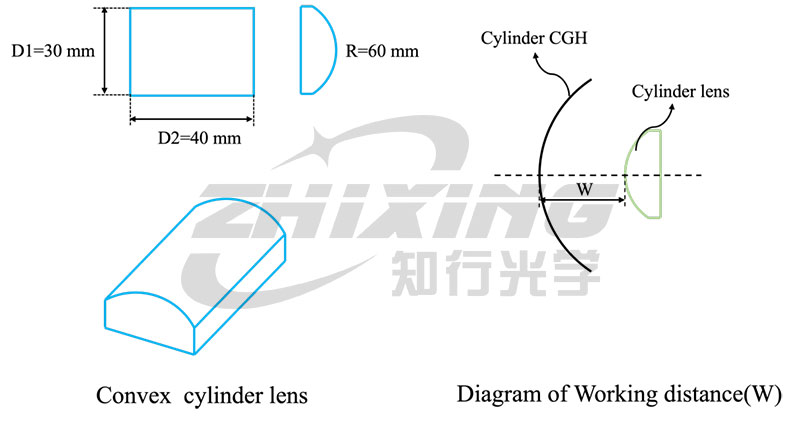

Figure 1 : Diagramme schématique des paramètres de surface convexe
Sur la base des paramètres ci-dessus, saisissez les paramètres pertinents (R, type, D1, D2, Forme, W) dans la case rouge de la page Web de sélection, comme le montre la figure 2. L'outil calculera automatiquement la plage Fno disponible pour le modèle correspondant (case verte) :

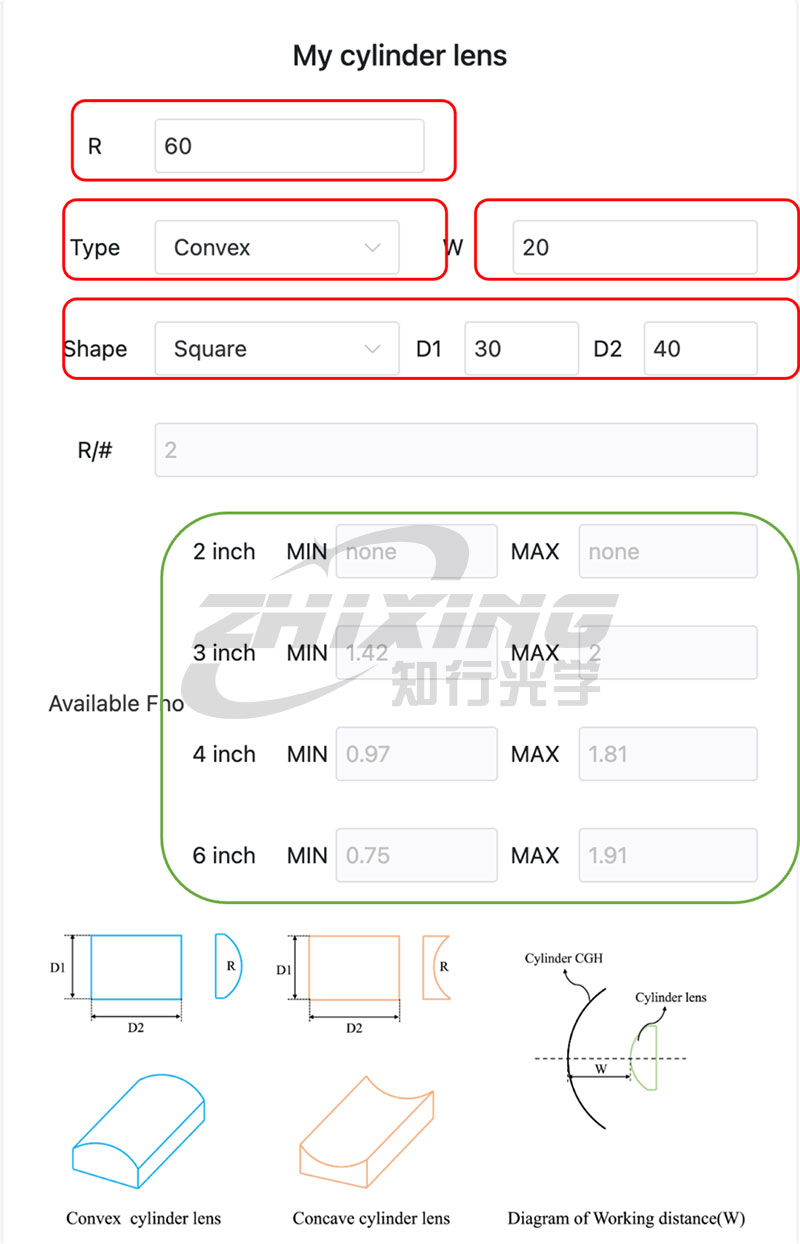

Figure 2 : Entrée du paramètre de surface convexe et sortie du calcul Fno
Sur la base de l’encadré vert ci-dessus, six modèles sont recommandés (voir tableau en pièce jointe 1) :
2 pouces : aucun
3 pouces : ZX3150, ZX3200
4 pouces : ZX4100, ZX4150
6 pouces : ZX6100, ZX6150
