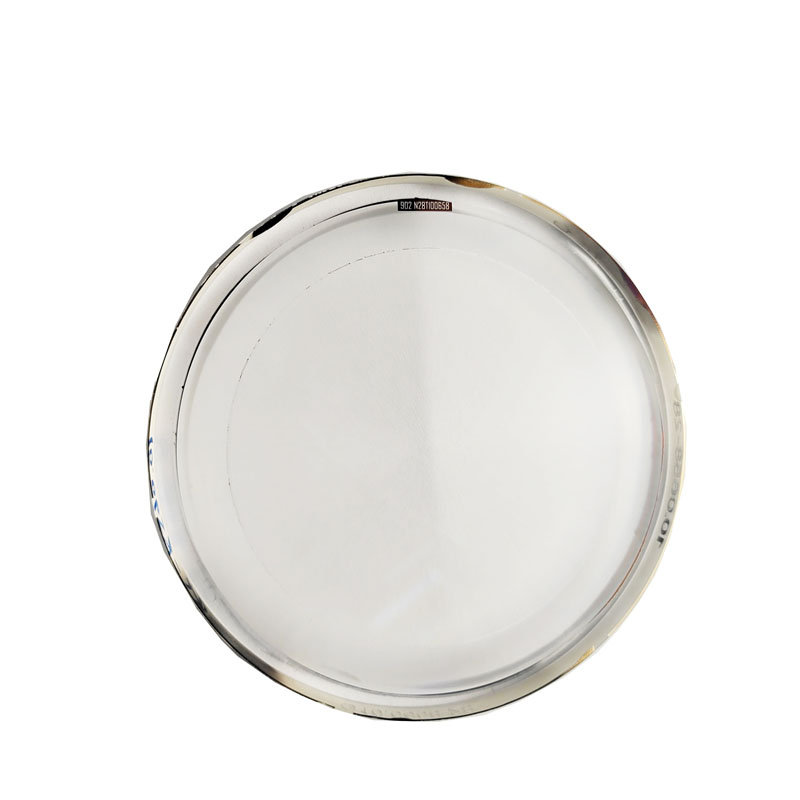

Correcteurs nuls CGH(Computer-Generated Hologram Null Correctors) sont des dispositifs de test optique avancés utilisés pour mesurer et corriger les aberrations dans les systèmes optiques de précision, tels que les lentilles ou miroirs asphériques et de forme libre. Ils utilisent une technologie basée sur la diffraction pour générer des fronts d'onde qui correspondent parfaitement à la forme idéale du composant optique testé, permettant ainsi des tests nuls très précis.
Les correcteurs nuls CGH fonctionnent en utilisant un hologramme généré par ordinateur (un réseau de diffraction de précision) pour produire un front d'onde de référence. Lorsque la lumière laser traverse le CGH, elle se diffracte pour créer un front d'onde qui correspond à l'inverse de l'aberration attendue de l'optique de test. Tout écart entre ce front d'onde de référence et le front d'onde réel réfléchi par la surface de test est capturé par un détecteur, tel qu'un interféromètre. Ces écarts sont analysés pour quantifier les erreurs dans la surface optique.
Les principes de travail clés comprennent :
Correspondance du front d'onde: Le CGH génère un front d'onde personnalisé qui « annule » la forme idéale de l'optique de test, transformant le front d'onde réfléchi en une référence sphérique plate ou simple pour une mesure facile.
Calibrage basé sur la diffraction: L'hologramme est conçu avec des motifs précis qui dirigent la lumière dans des ordres spécifiques, le premier ordre de diffraction étant utilisé pour les tests.
Cartographie des erreurs haute résolution: Les données interférométriques fournissent des profils d'erreur de surface détaillés, permettant un polissage ou un alignement correctif.
NotreCorrecteurs nuls CGHsont conçus pour une précision et une compatibilité maximales avec les interféromètres standard de l'industrie. Vous trouverez ci-dessous les paramètres clés du produit :
Principales caractéristiques :
Efficacité de diffraction > 35 % au premier ordre
Précision du front d'onde inférieure au nanomètre
Compatible avec les longueurs d'onde de 632,8 nm (laser HeNe) ou 1064 nm (laser IR)
Conçu sur mesure pour chaque optique spécifique
Matériau : substrat de silice fondue ou de quartz
Gamme de tailles : 25 mm à 500 mm de diamètre
Tableau des paramètres :
| Paramètre | Spécification |
|---|---|
| Précision du front d'onde | < λ/50 RMS (λ = 632,8 nm) |
| Tolérance d'alignement | < 10 arcsec en inclinaison et décentrement |
| Précision du placement de la ligne | < 50 nm |
| Compatibilité laser | Sources laser HeNe, IR ou visible |
| Distance de fonctionnement | Personnalisable de 50 mm à 2000 mm |
| Qualité des surfaces | 10h à 17h |
Les correcteurs nuls CGH sont essentiels dans les secteurs de l'aérospatiale, de l'astronomie et de l'imagerie haut de gamme pour valider les grands télescopes, les optiques de lithographie EUV et les miroirs de précision. Leur capacité à tester des surfaces optiques complexes sans lentilles physiques nulles les rend polyvalents et rentables.
Nos produits combinent des décennies d'expertise en ingénierie optique avec des processus de fabrication lithographiques de pointe. Chaque CGH est méticuleusement conçu et vérifié pour garantir une précision traçable et des résultats reproductibles.
Si vous êtes très intéressé parTechnologie optique de Ningbo ZhixingLes produits ou si vous avez des questions, n'hésitez pas àContactez-nous.
