Carte d'étalonnage en céramique OpenCV 10 mm

La carte d'étalonnage en céramique OpenCV 10 mm produite par China Zhixing a une haute précision. Puisque la disposition des marques dans la plaque d'étalonnage est certaine, la matrice interne et le coefficient de distorsion de la caméra peuvent être calculés en utilisant les images prises par la caméra, qui peuvent être utilisées pour calculer les coordonnées physiques réelles sous les coordonnées de la caméra pour répondre aux exigences de précision.

La carte d'étalonnage en céramique OpenCV 10 mm est un outil d'étalonnage de caméra, largement utilisé en vision par ordinateur et en vision industrielle. Cette carte d'étalonnage de vision industrielle est composée alternativement de nombreux carrés noirs et blancs, ce qui présente certaines spécifications et avantages de conception industrielle.

Deuxièmement, son applicabilité est élevée. Parce que les carrés noirs et blancs de la carte d'étalonnage en céramique OpenCV 10 mm ont un contraste évident, et que la régularité et la stabilité de la répartition des points de repère peuvent s'adapter à une variété de conditions de prise de vue de l'appareil photo et peuvent traiter un grand nombre de données de prise de vue grâce à un calcul simple. .

Dessin de référence

Fonctionnalité:

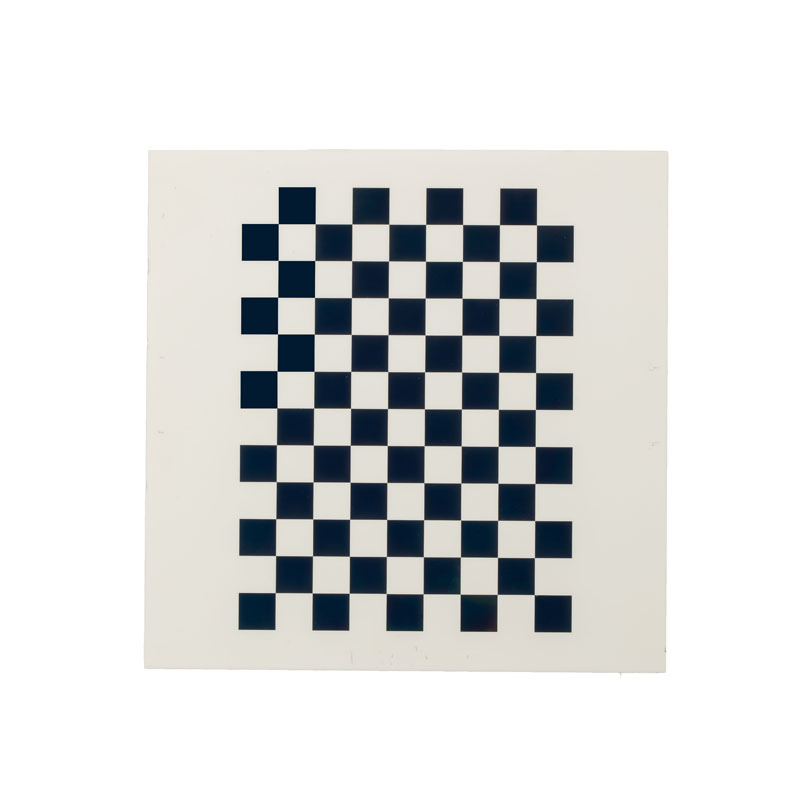

Affichage physique de la plaque d'étalonnage carrée en céramique

La carte d'étalonnage en céramique OpenCV 10 mm est en fait un modèle géométrique avec un réseau de motifs à pas fixe. La caméra capture une image à travers une plaque plate avec un réseau de motifs à pas fixe (c'est-à-dire la plaque d'étalonnage), puis calcule le modèle géométrique de l'image capturée grâce au calcul de l'algorithme d'étalonnage. Des résultats de mesure et de reconstruction de haute précision sont alors obtenus, la distorsion de la lentille est efficacement corrigée et la précision de la mesure d'image et de la photogrammétrie dans les applications de vision industrielle est considérablement améliorée.

Dans des applications telles que la vision industrielle, la mesure d'images, la photogrammétrie et la reconstruction 3D, la carte d'étalonnage est principalement utilisée pour corriger la distorsion de l'objectif ; déterminer la relation de conversion entre la taille physique et les pixels ; et déterminer la position géométrique 3D d'un point sur la surface d'un objet spatial et le point correspondant dans la relation d'image pour établir le modèle géométrique d'imagerie de caméra.

Avantage compétitif

En termes d'hologrammes informatiques, Zhixing Optics peut fournir des solutions complètes allant de la conception optique, au traitement du codage des fichiers, au traitement des semi-conducteurs, à l'analyse des erreurs d'inspection et à l'étalonnage des résultats d'inspection. Le délai de livraison du produit est de 1 à 2 semaines, et le prix est plus avantageux.
En termes de plaques d'étalonnage, la société peut fournir des services complets et professionnels en matière de traitement des matériaux, de revêtement, de traitement des semi-conducteurs, de découpe de précision et de tests de fiabilité.

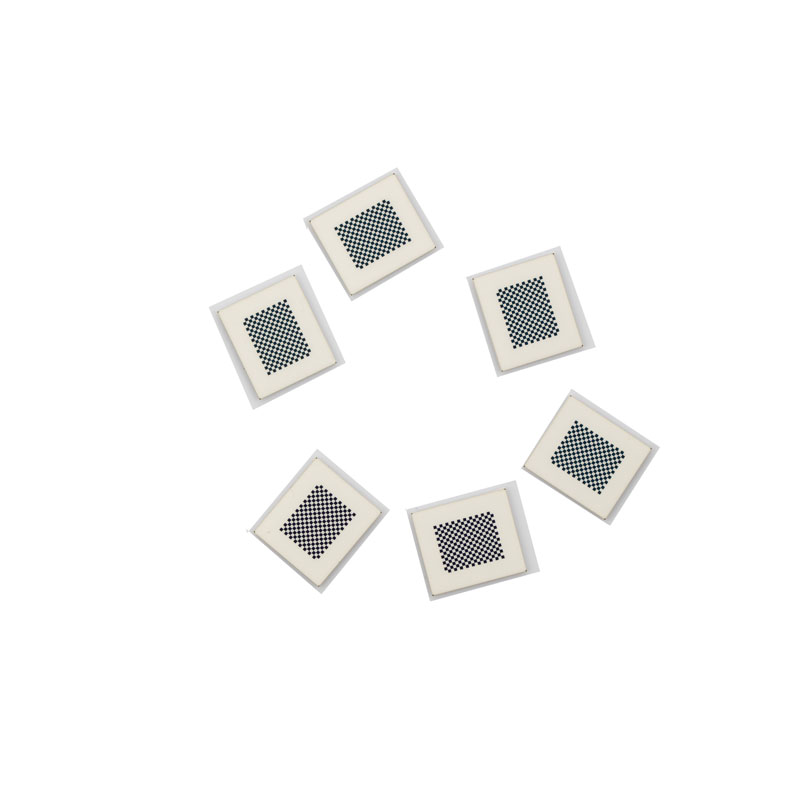

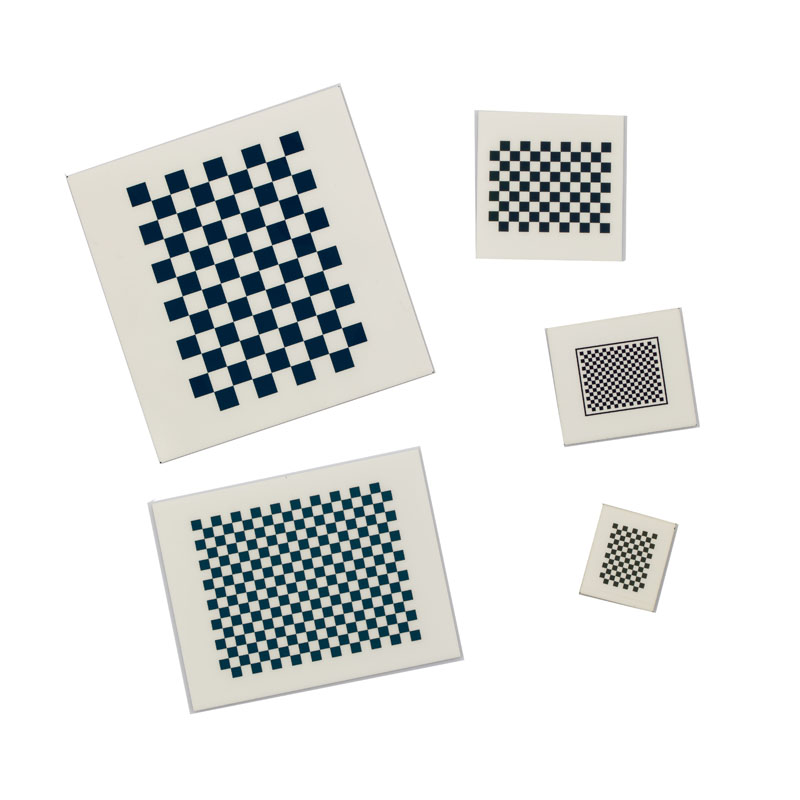

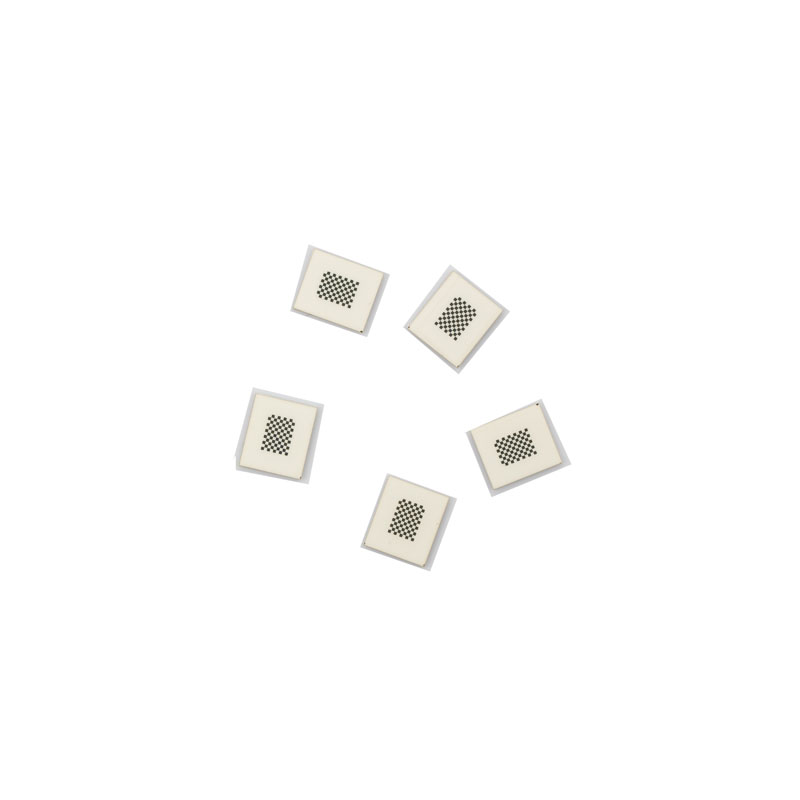

Photos de l'exposition

La carte d'étalonnage en céramique OpenCV 10 mm est utilisée dans la vision industrielle, la mesure d'images, la photogrammétrie, la reconstruction tridimensionnelle et d'autres applications pour corriger la distorsion de l'objectif ; déterminer la relation de conversion entre la taille physique et les pixels ; et déterminer la position géométrique tridimensionnelle d'un point sur la surface d'un objet spatial et son emplacement. La relation entre les points correspondants dans l'image nécessite l'établissement d'un modèle géométrique de l'imagerie de la caméra. Grâce à la prise de vue par la caméra de la plaque matricielle à espacement fixe et au calcul de l'algorithme d'étalonnage, le modèle géométrique de la caméra peut être obtenu, de manière à obtenir des résultats de mesure et de reconstruction de haute précision. La plaque plate avec un réseau de motifs à pas fixe est la plaque d'étalonnage.
