Dans le domaine en évolution rapide de la métrologie optique,Nuls de cylindre CGHsont devenus des outils indispensables pour les tests de précision et l'étalonnage des surfaces cylindriques et asphériques. En remplaçant les configurations mécaniques complexes par l'holographie générée par ordinateur (CGH), ces correcteurs nuls permettent une vérification ultra-précise des surfaces dans les systèmes optiques haut de gamme tels que les télescopes, les objectifs de caméra et les instruments d'inspection de semi-conducteurs. Cet article explorecomment, pourquoi, etquoirend CGH Cylindre Nulls vital pour les industries recherchant une précision submicronique et des solutions de test rentables, tout en soulignant également l'excellence professionnelle deTechnologie optique Cie., Ltd de Ningbo Zhixing., un fabricant leader dans ce domaine.
Que sont les valeurs nulles des cylindres CGH ?
Comment fonctionnent les valeurs nulles des cylindres CGH et pourquoi sont-elles cruciales ?
Paramètres du produit et spécifications techniques
Applications et avantages en termes de performances
À propos de Technologie optique Cie., Ltd de Ningbo Zhixing.
FAQ – Tout ce que vous devez savoir sur les valeurs nulles des cylindres CGH
Résumé et contactez-nous

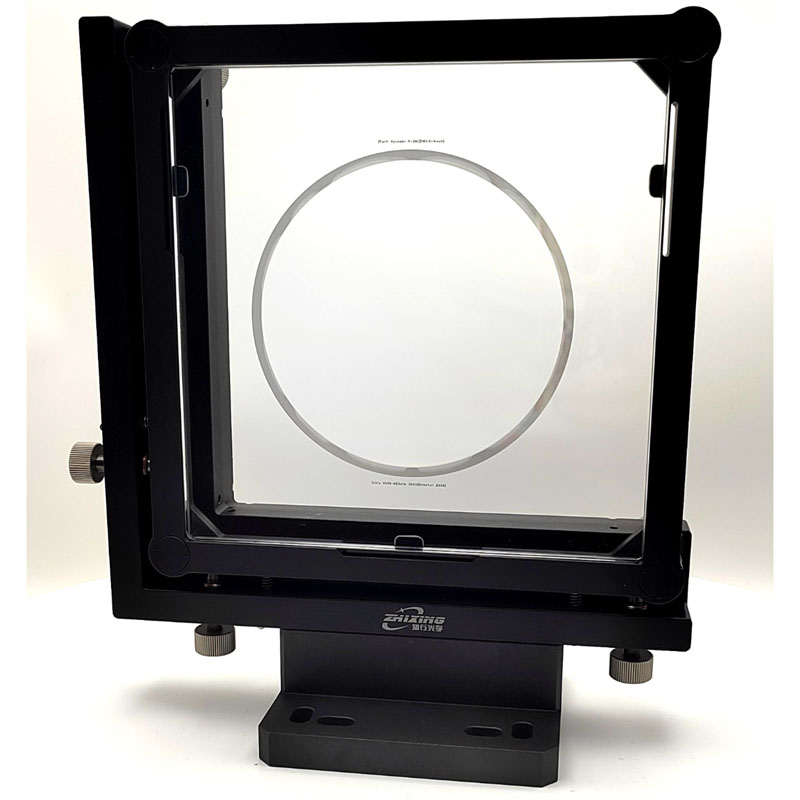

Nuls de cylindre CGHsont des éléments optiques holographiques spécialisés conçus pour tester et vérifier la forme de la surface des composants optiques cylindriques ou asphériques. Au lieu de s'appuyer sur des surfaces de référence mécaniques traditionnelles, ces dispositifs utilisent des hologrammes calculés avec précision pour créer un front d'onde de référence. Lorsque ce front d’onde holographique interagit avec une surface de test, tout écart par rapport à la forme idéale devient visible sous la forme d’un motif d’interférence.
Le résultat est une évaluation immédiate et haute résolution de la précision de la surface optique, sans nécessiter de lentilles nulles mécaniques coûteuses.Nuls de cylindre CGHapportez la précision numérique aux tests optiques, en offrant flexibilité, répétabilité et erreur de configuration minimale.
Le principe de fonctionnement de Nuls de cylindre CGHréside dans l’optique diffractive. Un hologramme généré par ordinateur est codé avec un motif de phase qui correspond à la forme idéale de la surface optique cylindrique testée. Lorsqu’un faisceau laser traverse ou se reflète sur cet hologramme, il génère un front d’onde qui correspond précisément à la forme optique théorique.
Lorsque le front d’onde CGH et le front d’onde de la surface de test se chevauchent, les imperfections apparaissent sous forme de franges. Ces franges permettent aux ingénieurs optiques de détecter les écarts de courbure, d’alignement ou de douceur de surface avec une précision nanométrique.
Ils éliminent le besoin d’objectifs nuls coûteux, lourds et fragiles.
Ils simplifient le test de géométries complexes.
Ils fournissent des données fiables en moins de temps, améliorant ainsi l’efficacité de la production.
Ils garantissent une précision inférieure à la longueur d'onde pour des secteurs tels que l'aérospatiale, la défense et l'optique de précision.
Dans un monde où la précision définit le succès,Nuls de cylindre CGH fournissent le pont entre l'intention de conception et les performances optiques réelles.
La performance d'unCylindre CGH nuldépend de normes de fabrication précises. Vous trouverez ci-dessous les spécifications clés qui définissent la qualité et les performances :
| Paramètre | Spécification | Description |
|---|---|---|
| Matériel | Silice fondue/Quartz | Haute transparence et faible dilatation thermique |
| Plage de longueurs d'onde | 405 nm – 1 064 nm | Compatible avec la plupart des interféromètres |
| Précision des surfaces | λ/20 ou mieux | Assure une précision inférieure au nanomètre |
| Plage de diamètre | 25mm – 300mm | Personnalisable pour différentes configurations optiques |
| Type de motif | Binaire / Multi-niveaux | Optimisé en fonction des exigences du client |

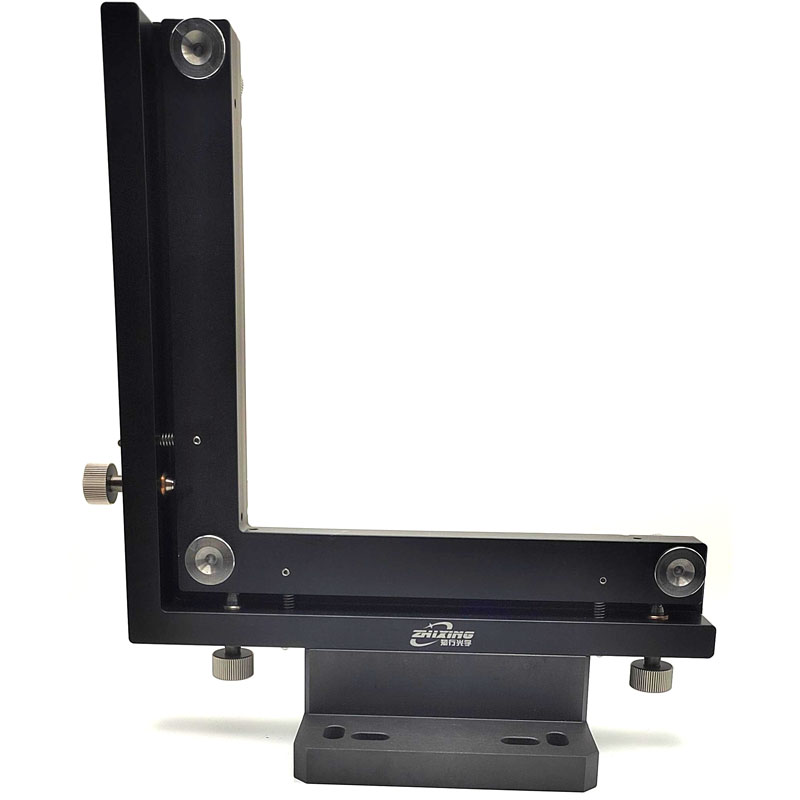

| Option de montage | Luminaire / Plaque personnalisé | Intégration flexible avec les systèmes de test |
| Propriété | Valeur | Remarques |
|---|---|---|
| Précision des phases | ≤ λ/50 | Haute fidélité pour concevoir le front d'onde |
| Efficacité de diffraction | ≥90% | Garantit des modèles d’interférence forts et propres |
| Température de fonctionnement | -20°C à +80°C | Stable dans différents environnements |
| Conditions de stockage | Sec, sans poussière | Protège la surface holographique |
| Compatibilité des inspections | Zygo, 4D, Systèmes Trioptiques | Universellement compatible avec les grandes marques |
ChaqueCylindre CGH nulest conçu et testé avec un étalonnage traçable selon les normes de métrologie internationales, garantissant une précision et une répétabilité constantes.
Nuls de cylindre CGHsont utilisés dans diverses applications optiques, notamment :
Inspection et alignement des lentilles cylindriques
Vérification du miroir asphérique
Étalonnage de l'ensemble du système optique
Évaluation de la surface des plaquettes semi-conductrices
Tests de production d'optique aérospatiale
Précision– Atteindre une précision de l’ordre du nanomètre dans l’analyse du front d’onde.
Efficacité– Réduisez le temps de test de 60 % par rapport aux méthodes traditionnelles.
Rentabilité– Élimine le besoin de plusieurs lentilles mécaniques nulles.
Flexibilité– Facilement personnalisable pour différentes conceptions optiques.
Traçabilité– Compatible avec les interféromètres standard de l’industrie pour une intégration facile.
Technologie optique Cie., Ltd de Ningbo Zhixing.est un fabricant mondialement reconnu spécialisé dans les instruments de test optiques de haute précision, les éléments holographiques et les solutions de métrologie. Avec des décennies d'expérience dans la conception et la fabrication optiques, l'entreprise s'est bâtie une solide réputation d'innovation, de fiabilité et d'expertise technique dans le domaine deNuls de cylindre CGHet métrologie holographique.
Technologie optique Cie., Ltd de Ningbo Zhixing.est une entreprise technologique axée sur la recherche et le développement de dispositifs optiques, tels que la carte d'étalonnage de vision industrielle, la règle de ligne de verre optique, le photomasque, etc. Le fondateur de l'entreprise est diplômé de l'Institut chinois des machines Dean Chunguang des sciences. L'équipe principale de recherche et développement comprend plusieurs médecins diplômés de l'Institut d'optique et d'électronique de Changchun, de l'Université du Zhejiang, de l'Institut de technologie de Pékin et d'autres écoles optoélectroniques nationales célèbres.
La sociétépeut compléter la conception du système optique, le traitement de la surface asphérique, la production du détecteur de surface asphérique (CGH), le développement de la carte d'étalonnage de vision industrielle et d'autres besoins en fonction des besoins du client, dans le détecteur de surface asphérique (CGH) a des droits de propriété intellectuelle indépendants, brisant le monopole des homologues étrangers dans cette technologie. Dans le développement de tableaux d'étalonnage et de nombreuses entreprises bien connues au pays et à l'étranger pour maintenir une coopération à long terme. Notre culture d'entreprise est de rechercher de nouvelles connaissances, de rechercher la vérité dans les faits, d'établir des références avec la lumière, d'établir un contact avec les produits et de servir sincèrement les clients.
Les installations de production de l'entreprise sont équipées de systèmes avancés de lithographie, de revêtement et d'étalonnage interférométrique, garantissant que chaque produit répond aux normes internationales de précision optique. L'équipe d'ingénieurs optiques et de spécialistes en métrologie de Ningbo Zhixing collabore étroitement avec les clients pour fournir des solutions personnalisées aux laboratoires de R&D, aux institutions aérospatiales et aux fabricants d'optique du monde entier.
Q1 : À quoi sert un cylindre CGH nul ?
A1 : Il est utilisé pour mesurer et vérifier la précision de surface des composants optiques cylindriques ou asphériques pendant la fabrication ou les tests.
Q2 : Quelle est la précision des valeurs nulles des cylindres CGH ?
A2 : Généralement, ils atteignent une précision de phase ≤ λ/50, garantissant une vérification de surface inférieure au nanomètre.
Q3 : Quelle gamme de longueurs d’onde prennent-ils en charge ?
A3 : La plupart des cylindres CGH fonctionnent dans une plage de 405 à 1 064 nm, compatibles avec divers interféromètres.
Q4 : Puis-je personnaliser le design ?
A4 : Oui. Ningbo Zhixing Optical Technology Co., Ltd. propose des modèles, des diamètres et des options de montage entièrement personnalisés.
Q5 : Sont-ils compatibles avec les interféromètres courants ?
A5 : Absolument. Ils peuvent être intégrés à Zygo, 4D et d'autres systèmes standards.
Q6 : Quels matériaux sont utilisés pour la fabrication ?
A6 : La silice fondue ou le quartz sont utilisés pour assurer la stabilité thermique et la clarté optique.
Q7 : Comment les valeurs nulles des cylindres CGH sont-elles stockées ou conservées ?
A7 : Conservez-les dans un environnement sec et sans poussière et manipulez-les avec des gants propres pour protéger le motif holographique.
Q8 : Comment améliorent-ils l’efficacité de la production ?
R8 : Ils réduisent considérablement le temps de configuration et éliminent le besoin de plusieurs optiques de référence mécaniques.
Q9 : Sont-ils adaptés aux environnements à haute température ?
R9 : Oui, la plupart des modèles sont stables entre -20°C et +80°C.
Q10 : Où puis-je commander des cylindres nuls CGH ?
A10 : Vous pouvez contacter directementTechnologie optique Cie., Ltd de Ningbo Zhixing.pour des demandes de renseignements, des devis et des consultations techniques.
Dans l'environnement concurrentiel actuel de la fabrication optique,Nuls de cylindre CGHtransforment la manière dont les optiques de précision sont testées et validées. En offrant précision numérique, économies de coûts et efficacité opérationnelle, ils représentent un pas en avant essentiel pour l’ingénierie optique.
Technologie optique Cie., Ltd de Ningbo Zhixing.se présente comme un partenaire de confiance pour les entreprises à la recherche de solutions de tests optiques personnalisées répondant aux normes internationales les plus élevées. Que vous ayez besoin de points nuls holographiques standard ou de conceptions sur mesure pour des systèmes optiques uniques, leur équipe d'experts fournit une assistance technique de bout en bout.
📩ContactNous:
Pour une consultation technique, une personnalisation de produits ou des commandes groupées deNuls de cylindre CGH, veuillez contacter l'équipe professionnelle auTechnologie optique Cie., Ltd de Ningbo Zhixing.via leur site officiel ou par e-mail. Faites l’expérience de la précision, de la fiabilité et de l’innovation dans chaque solution optique.
