Masque photo de 4 pouces

Zhixing possède une riche expérience dans la production de photomasques de 4 pouces, nous avons notre propre usine de traitement et de production, le prix est favorable et nous prenons en charge la personnalisation de différentes tailles, tout en garantissant une haute précision, pour répondre à toutes les exigences des clients, bienvenue pour consulter , j'ai hâte de travailler avec vous.

Le photomasque de 4 pouces est un dispositif très important dans l'industrie optique, qui est principalement utilisé dans le processus de fabrication et de production de dispositifs optiques. La gamme d'applications de la version masque est très large, couvrant de nombreux domaines tels que l'électronique, les semi-conducteurs, l'optique et la chimie. La technologie Photomask de 4 pouces permet la production d'une précision de fabrication au micron et de modèles de haute qualité, ce qui constitue un soutien important pour le développement de l'industrie optique.

Dans le domaine de l'électronique, la version masque est principalement utilisée pour produire divers composants microélectroniques dans les produits électroniques, tels que des transistors, des circuits intégrés, des puces LED, etc. Grâce à la technologie des plaques de masque, une précision de fabrication au niveau du micron peut être obtenue, rendant le processus de fabrication des composants électroniques plus raffiné et efficace, et améliorant considérablement la capacité de production et la qualité des produits de l'industrie électronique.

Dans l'industrie des semi-conducteurs, le photomasque 4 pouces est également un appareil indispensable. La puce semi-conductrice est l'un des composants de base de la science et de la technologie modernes, et la plaque de masque est un outil de fabrication indispensable dans le processus de production de puces semi-conductrices. Le photomasque de 4 pouces peut réaliser le traitement et la croissance « locaux » des puces semi-conductrices, rendant la production de puces semi-conductrices plus efficace et raffinée, et améliorant la capacité de fabrication et la qualité des produits de l'industrie des semi-conducteurs.

Dans l'industrie optique, la version masque est principalement utilisée pour fabriquer des dispositifs optiques de haute précision, tels que des panneaux solaires, des films de protection optiques, etc. La technologie des plaques de masque peut permettre un contrôle précis de la forme, de la taille, de l'épaisseur et d'autres paramètres du dispositif optique, produire des dispositifs optiques de haute qualité et rendre l'industrie optique de plus en plus forte.

La technologie des plaques-masques est également largement utilisée dans le domaine de la chimie. Dans la production chimique, la plaque de masque peut atteindre une fabrication de précision au micron, la production de matériaux composites de haute qualité, de réactifs chimiques, de produits pharmaceutiques et d'autres produits, a apporté une contribution importante au développement de l'industrie chimique.

En résumé, la gamme d'applications des plaques de masque dans l'industrie optique est très large et peut atteindre une précision de fabrication au niveau du micron, ce qui favorise le développement de haute qualité de l'industrie optique. Avec les progrès continus de la science et de la technologie, la technologie des masques est également constamment mise à jour et améliorée, offrant ainsi un espace de développement plus large pour le développement futur de l'industrie optique.

Fonctionnalité:

Seuls certains produits sont affichés dans le tableau, si vous avez besoin d'autres produits,

vous pouvez consulter le service client

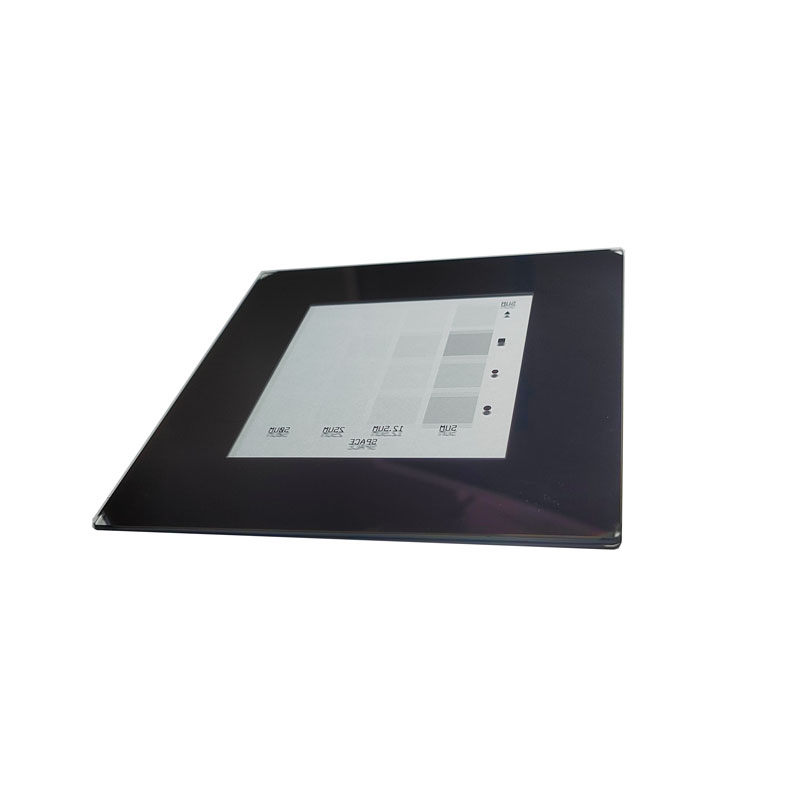

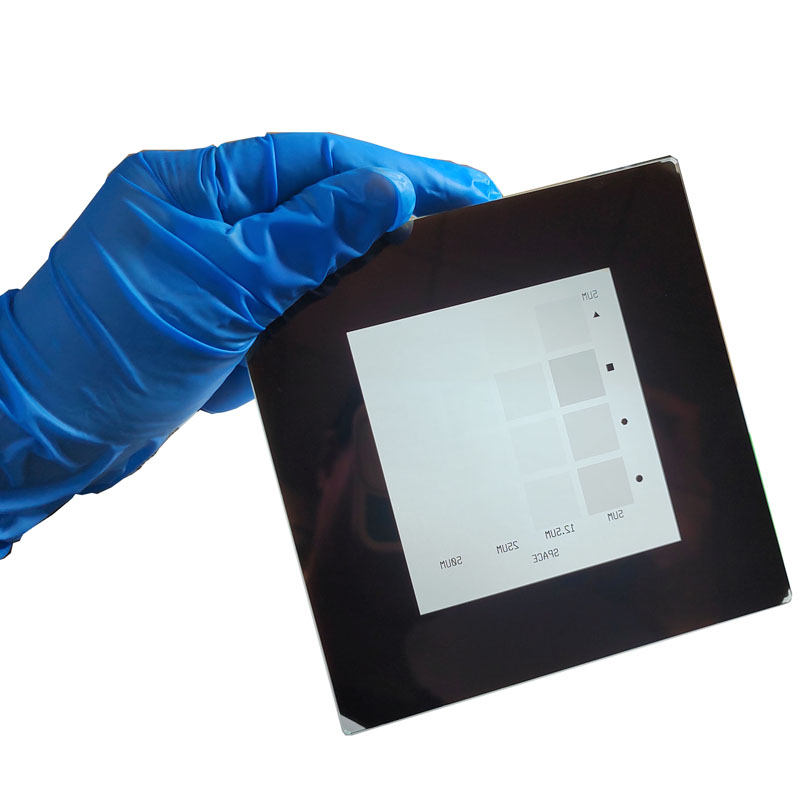

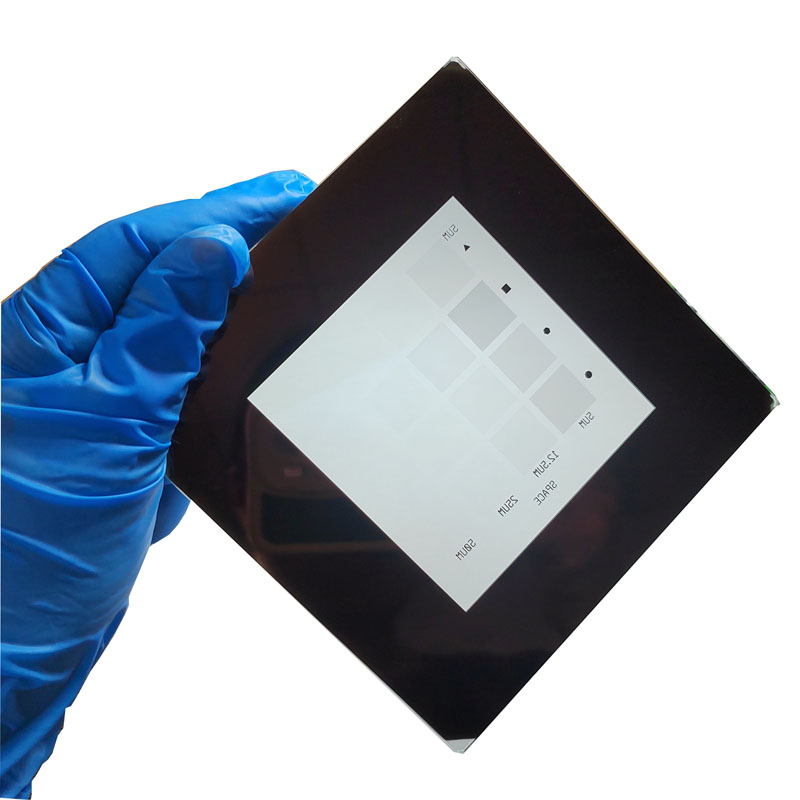

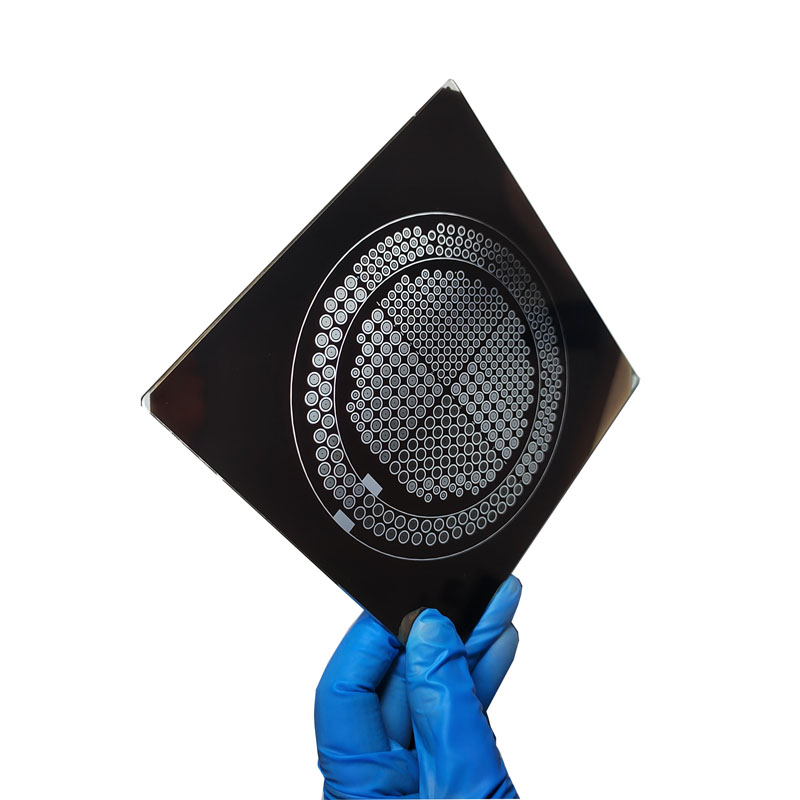

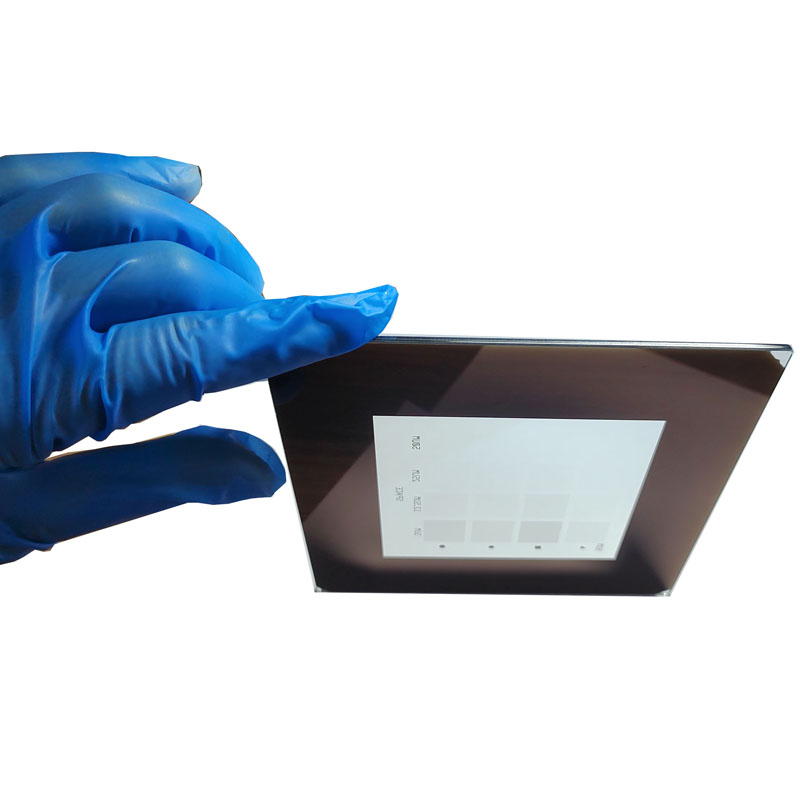

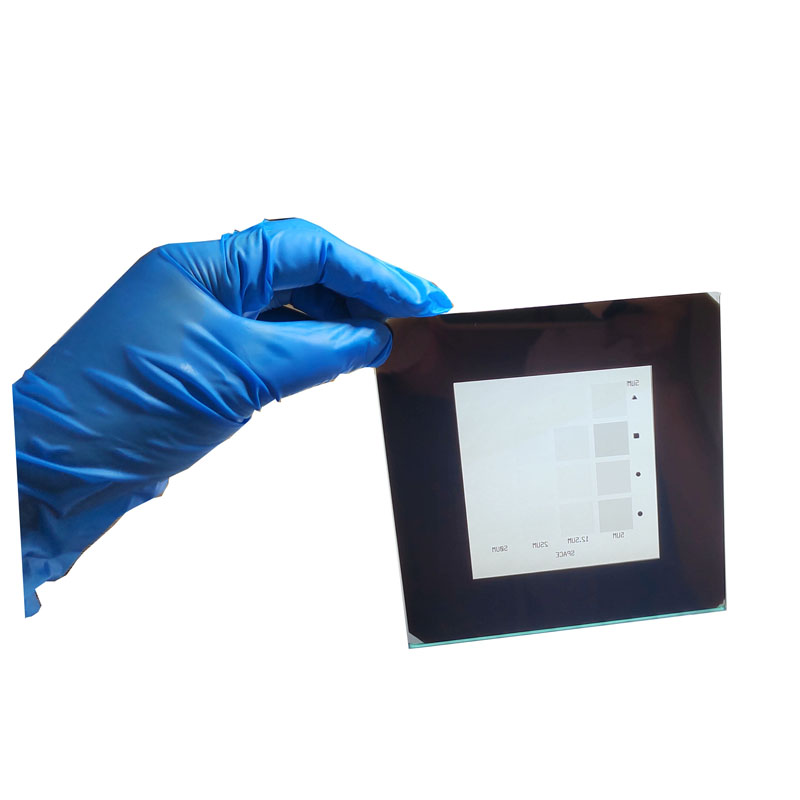

Présentation physique des produits de lithographie avec photomasque en verre

processus de fabrication :

(1) Dessinez un fichier de disposition du réticule de masque (format GDS) reconnaissable par le dispositif de génération

2) Utilisez une machine de lithographie sans masque pour lire le fichier de mise en page, effectuez une exposition sans contact (longueur d'onde d'exposition 405 nm) sur le réticule vierge avec de la colle et éclairez la zone de motif requise sur le réticule pour créer une résine photosensible dans cette zone. (généralement de la colle positive) subit une réaction photochimique

3) Après développement et fixation, la résine photosensible dans la zone exposée se dissout et tombe, exposant la couche de chrome sous-jacente.

4) Utilisez une solution de gravure au chrome pour la gravure humide, gravez la couche de chrome exposée pour former une zone transmettant la lumière, et la couche de chrome protégée par la résine photosensible ne sera pas gravée, formant une zone opaque. De cette façon, des structures de motifs plans avec différentes transmissions de lumière sont formées sur le réticule.

5) Si nécessaire, utilisez des méthodes humides ou sèches pour retirer la couche de résine photosensible sur le réticule et nettoyez le réticule.
