Hidden Killer #1 : Distorsion de transfert de référence – Empêchez strictement les mesures de « pose illégale » dans la zone d'alignement. Dans la logique d'ingénierie des tests CGH, la liaison de transfert de référence est extrêmement rigoureuse : front d'onde de l'interféromètre → transféré à la surface de diffraction CGH → finalement transféré à la lentille testée. Il s'agit d'une chaîne géométrique interconnectée. Lors du service après-vente, nous constatons fréquemment que dans les données de mesure soumises par les clients, la zone d'alignement CGH est remplie de franges d'interférence denses. Cet état signifie que le CGH n'est pas dans la position physique requise par la conception ; la référence est déjà mal alignée dès la première étape (interféromètre vers CGH). Toutes les données de surface mesurées dans cette « pose illégale » sont non seulement complètement inexactes, mais aussi sérieusement trompeuses pour l’analyse ultérieure du problème, ce qui représente une pratique d’ingénierie très peu rigoureuse.

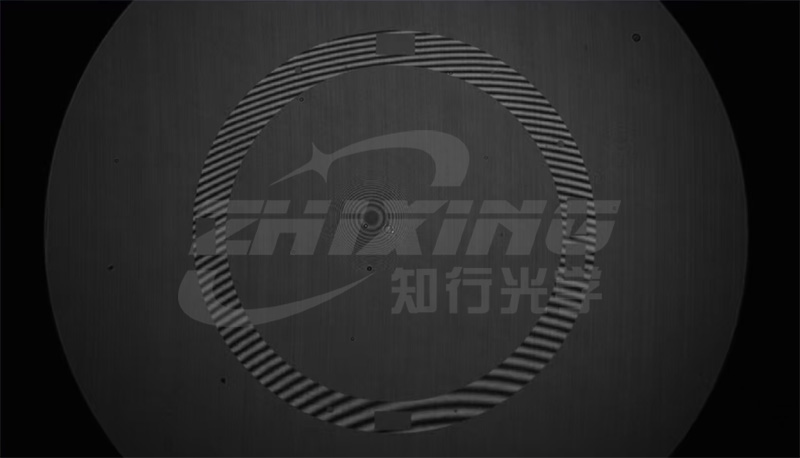

Schéma du désalignement de l'alignement
Contre-mesures : Verrouillage forcé des références et retour aux modes opératoires « zéro frange ». Pour garantir l'authenticité et la validité des données de mesure, un état d'esprit opérationnel « pose-priorité » doit être établi : La zone d'alignement est une "commande" : La zone d'alignement sur le CGH est le modèle de rétroaction unique assurant la relation spatiale entre l'interféromètre et le CGH. Les franges de cette zone doivent être ajustées à un état « zéro frange » ou aussi clairsemées que possible en affinant la pose CGH. Respecter strictement la pose du manuel d'instructions : les opérateurs doivent suivre strictement la pose initiale définie dans le manuel d'instructions lors de l'installation et du réglage. De nombreuses franges dans la zone d'alignement indiquent que l'inclinaison, l'azimut ou le décalage central du CGH n'ont pas encore atteint zéro ; l’acquisition de données est absolument interdite dans ces conditions. Garantir l'unicité de la référence physique : ce n'est que lorsque les franges de la zone d'alignement sont réduites à l'état le plus clairsemé dans les limites physiques qu'il peut être prouvé que le CGH se trouve dans son état de mesure standard conçu. Les données enregistrées à ce moment reflètent véritablement la déviation du front d'onde provoquée par la lentille testée.
Hidden Killer Two : Miroir « Déformation de force » : la source négligée de l'astigmatisme. Si le problème d’alignement est opérationnel, alors ce problème pointe directement vers l’objet testé lui-même. De nombreux miroirs asphériques, afin d'alléger ou de répondre à des exigences de conception optique spécifiques, ont souvent un rapport d'aspect élevé ou sont constitués de matériaux avec une rigidité relativement limitée. Lorsque ces miroirs sont maintenus dans un outillage ou placés selon des méthodes de support spécifiques, la gravité et les contraintes de serrage provoquent directement une déformation du corps du miroir. Quel est le résultat ? Astigmatisme. Et cet astigmatisme est réel et physiquement présent : le miroir est effectivement « enfoncé » dans l’astigmatisme. CGH (Calibrated High-Gross Mirror) le détecte avec une sensibilité élevée, mais le problème ne vient pas du CGH, ni de la finition de la surface du miroir, mais de « comment vous avez réparé ce miroir ». De nombreux cas d'astigmatisme « impossibles à régler » sur place sont en réalité causés par des méthodes de support incorrectes. Solution : Deux étapes pour identifier le coupable. Tout d’abord, concentrez-vous sur l’adéquation de la rigidité du miroir et du système d’outillage. Pour les miroirs à grand allongement, la conception et la vérification des outils de test doivent avoir la même importance que la fabrication du miroir elle-même. Si vous mesurez à plusieurs reprises un astigmatisme régulier, vérifiez d'abord les outils et les méthodes de support. Deuxièmement, utilisez une méthode de diagnostic simple mais extrêmement efficace pour confirmer la cause profonde : la méthode de test CGH rotative. En gardant le miroir et le luminaire dans la même position, faites pivoter le CGH d'un certain angle (par exemple 90°). Si la direction de l'astigmatisme dans l'interférogramme reste inchangée, le CGH lui-même n'est pas le problème ; l'astigmatisme provient du miroir ou du luminaire, continuez donc à vérifier la méthode de serrage. Si la direction de l'astigmatisme tourne de manière synchrone avec le CGH, le problème vient du CGH lui-même. Ce test ne prend que quelques minutes mais peut éliminer instantanément toute suspicion de CGH, concentrant l'enquête sur la véritable source du problème, ce qui en fait un outil puissant de diagnostic sur site.

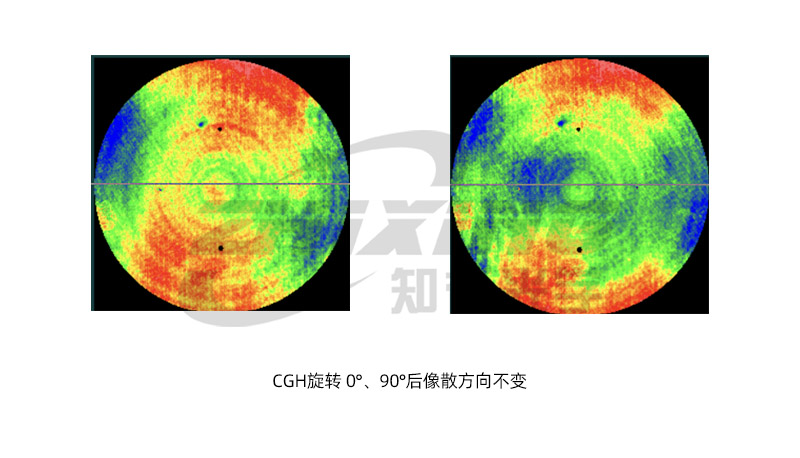

La direction de l'astigmatisme reste inchangée après une rotation du CGH de 0° et 90°.
Tueur caché n°3 : le miroir testé n'était pas propre – Même le meilleur équipement de test est susceptible d'être contaminé. Ce problème semble simple, mais les chances de se faire prendre sont extrêmement élevées, et des ingénieurs encore plus expérimentés sont parfois plus enclins à commettre cette erreur. Pendant le traitement, la manipulation et le serrage, les surfaces des miroirs accumulent inévitablement des empreintes digitales, de la graisse, des résidus de liquide de polissage, des particules de poussière et même des substances volatiles condensées de l'air. Ces substances sont invisibles à l'œil nu sous une lumière fluorescente, mais une fois qu'elles entrent dans le chemin optique du test CGH, elles apparaîtront sur l'interférogramme sous forme de « creux » ou de « renflements » de surface localisés, ou de bruits irréguliers à petite échelle. Solution : Établir des procédures standardisées de nettoyage et de vérification. N'utilisez pas « presque propre » comme norme de jugement. Pour les miroirs, avant des tests précis, définissez clairement la sélection du solvant (par exemple, éthanol de qualité analytique, acétone), les méthodes d'essuyage (traînage, roulement) et les étapes finales de confirmation. Si possible, scannez rapidement différentes zones de la surface du miroir sous le chemin optique de test. Si un « défaut » localisé disparaît ou bouge après l’essuyage, il ne s’agit pas d’un problème de forme de surface. L’exécution minutieuse de cette étape peut permettre d’économiser beaucoup de temps consacré à un polissage inutile. Hidden Killer Four : Diaphonie des ordres de diffraction – Ces « lumières indésirables » Un CGH est essentiellement un élément optique diffractif qui génère plusieurs ordres de diffraction. L'ordre +1 est utilisé pour la détection, tandis que les ordres 0, -1 et même supérieurs, s'ils ne sont pas isolés, s'égareront dans le chemin optique de mesure, réduisant ainsi le contraste des franges d'interférence et introduisant même de fausses informations de phase. Il s’agit essentiellement d’un problème de conception, mais sur le terrain, il se manifeste souvent par des « franges floues », un « mauvais contraste » et des « erreurs ». L’intérêt d’une fréquence porteuse bien conçue réside dans la séparation nette des ordres de diffraction interférents. Solution : Si vous avez exclu d'autres facteurs et que les franges sont toujours « floues », vous pouvez confirmer le schéma de conception de la fréquence porteuse et le rapport d'analyse quantitative sur la séparation des ordres de diffraction avec le concepteur CGH. Hidden Killer Five : Équilibre thermique insuffisant – Mesures inexactes avec des miroirs nouvellement arrivés Ce problème semble simple, mais il se produit très fréquemment. Les miroirs proviennent directement de l'atelier de traitement, du réservoir de nettoyage ou de l'armoire de stockage, et leur température n'est pas encore complètement équilibrée avec l'environnement de test avant d'être placés sur le luminaire pour test. Un gradient de température existe à l'intérieur du miroir et la déformation thermique de la surface provoque une dérive continue des résultats de mesure : les données mesurées au cours des cinq premières minutes diffèrent de celles mesurées dix minutes plus tard ; les franges d'interférence immédiatement après le démarrage et après stabilisation sont quasiment identiques. Parfois, les opérateurs trouvent les données incorrectes et effectuent divers réglages, mais le miroir « bouge tout seul » : il se rapproche lentement de l'équilibre thermique. Solution : donnez-lui du temps. Établissez un protocole de stockage à température constante avant les tests, en particulier pour les miroirs grands ou épais, car le temps d'équilibre thermique peut être beaucoup plus long que prévu intuitivement. Si possible, utilisez des méthodes de mesure de température auxiliaires pour confirmer que la température du miroir s'est stabilisée avant de commencer les tests. Comment « attraper les fantômes » systématiquement ? En résumé, lorsque vous rencontrez une erreur lors du test CGH, pensez à vérifier l'ordre suivant : La zone d'alignement est-elle correctement ajustée ? – Si la zone d’alignement présente des franges très denses, la ligne de base initiale est erronée. Le miroir est-il déformé par le luminaire ? – Vérifiez la méthode de serrage ; utilisez la méthode rotationnelle CGH pour exclure le CGH lui-même avant de vous concentrer sur le luminaire ou le miroir. Le miroir est-il propre ? – Nettoyez d'abord toutes les zones présentant des creux ou des renflements ; ne vous précipitez pas pour le polir s'il n'est pas propre. Y a-t-il une diaphonie dans les ordres de diffraction ? – Des franges floues n'indiquent pas nécessairement une intensité lumineuse insuffisante ; une lumière parasite pourrait être présente. Le miroir est-il thermiquement équilibré ? – lui laisser suffisamment de temps pour atteindre une température constante ; ne précipitez pas le processus. Les tests CGH sont une science rigoureuse et une pratique d’ingénierie méticuleuse. Suivez-nous pour des techniques plus pratiques de tests CGH et de surfaces asphériques. Quels autres problèmes étranges avez-vous rencontrés sur place et que vous n'avez tout simplement pas réussi à résoudre ? N'hésitez pas à partager vos expériences dans la section commentaires.
