Dans l'industrie de la fabrication optique, de nombreuses personnes travaillant avec des lentilles cylindriques ont été confrontées à ce moment délicat : un vendeur vient de recevoir le dessin d'une lentille cylindrique d'un client, ou le service R&D vient de terminer la conception d'une nouvelle lentille, pour ensuite la remettre à l'ingénieur de processus ou d'essai. Tout le monde se rassemble autour du dessin en se demandant forcément :
« À quel modèle CGH ce cylindre doit-il être associé pour les tests ? »
"Dans quelle direction son Fno est-il calculé ? Comment faire correspondre l'interféromètre pour éviter tout débordement ?"
En effet, la sélection d’un CGH cylindrique a toujours été une tâche technique. Vous devez calculer le rayon de courbure, déterminer la direction de la génératrice et prendre en compte l'ouverture de l'interféromètre. Les calculs manuels prennent du temps et sont sujets aux erreurs.
Les tests ne devraient pas être aussi douloureux.
Pour permettre à chacun de dire complètement adieu à l'ère du « deviner aveuglément » le modèle à partir de dessins, nous avons développé un logiciel intelligent de sélection automatique cylindrique CGH.
Désormais, vous n’avez plus besoin de parcourir de épais manuels de paramètres ou d’effectuer des dérivations géométriques complexes. Il vous suffit de devenir un expert du « remplissage » en une seconde, en saisissant les données principales de vos dessins :
Forme du cylindre et convexité (surface ou ligne ? concave ou convexe ?)
Rayon de courbure
Dimensions de transmission de la lumière dans deux directions (le long de la génératrice et perpendiculairement à la génératrice)
Le reste est géré par le logiciel. Cliquez sur « OK » et le système déterminera automatiquement et recommandera avec précision le modèle CGH le plus approprié et le meilleur schéma de correspondance Fno !
Dans cet article, nous vous ferons vivre une expérience pratique avec cet « outil de sélection », en voyant comment il simplifie le travail complexe de préparation à l'inspection des cylindres en « saisissant simplement quatre paramètres ».
Site de sélection
http://www.zhixingoptics.com/xuanxing
Interface de sélection

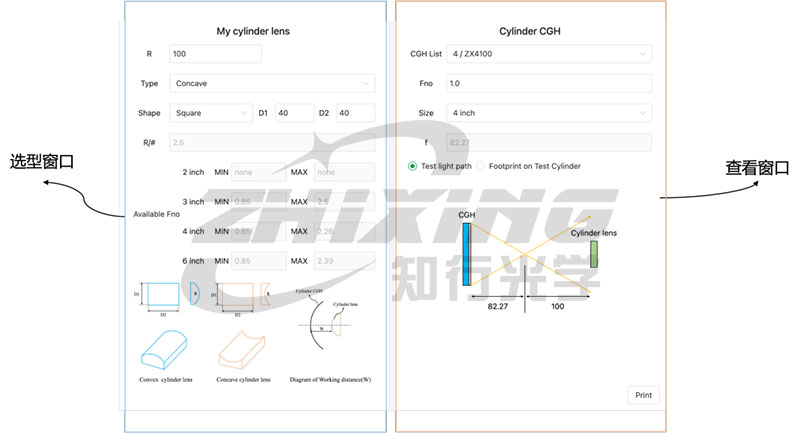

Après avoir saisi l'URL, l'interface illustrée à la figure 1 apparaîtra, contenant deux fenêtres.
La case bleue à gauche est la fenêtre de sélection, dont la fonction principale est de saisir les paramètres cylindriques, notamment la valeur R, la convexité (type, qui peut être commuté entre concave et convexe), la forme (forme, qui peut être commutée entre carré, cercle et ellipse) et la taille ;
La case jaune à droite est la fenêtre de visualisation, permettant principalement de visualiser les modèles vendus par notre société et la couverture ponctuelle de la surface asphérique à tester ;
Figure 1 : Schéma global de l'interface de l'outil de sélection
I. Fenêtre de sélection
La case bleue à gauche est la fenêtre de sélection, qui a deux fonctions principales :
◆Fonction 1 : Paramètres de miroir cylindrique d'entrée
R : Rayon de courbure du miroir cylindrique. Entrez une valeur absolue.
Type : Sélectionnez concave ou convexe.
Forme : Sélectionnez la forme du miroir cylindrique (rectangulaire ou elliptique ; le carré et le cercle sont respectivement des formes spéciales de rectangle et d'ellipse).
D1 : Ouverture avec direction de courbure.
D2 : Ouverture sans sens de courbure.
R/# : F/# du miroir cylindrique. Cela ne peut pas être saisi ; il est calculé automatiquement.
W : Lorsque Convexe est sélectionné pour Type, la distance de travail (distance axiale CGH à partir du sommet du cylindre) doit être saisie. Pour des raisons de sécurité, il est recommandé de régler la distance à 10 mm ou plus.
◆Fonction 2 : Sortie des plages Fno suggérées pour différentes tailles

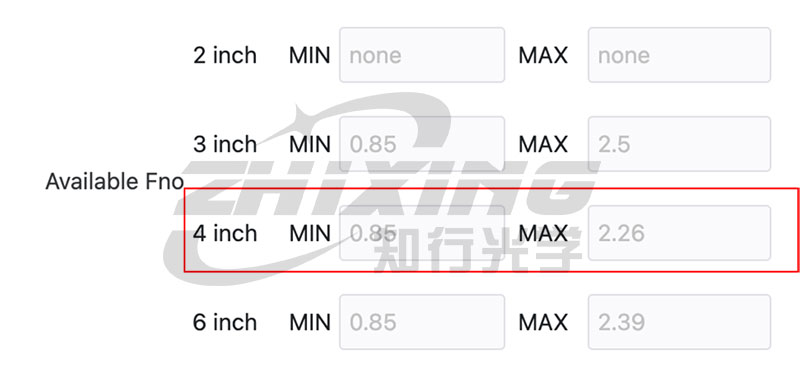

Après avoir saisi les paramètres pertinents pour la lentille cylindrique, le logiciel affichera les plages Fno suggérées pour différentes tailles. Si les paramètres de la lentille cylindrique à tester sont saisis dans la zone de sélection de la figure 1, le logiciel de sélection affichera les plages Fno suggérées, comme indiqué sur la figure 2 :
Pour les objectifs de 2 pouces, « aucun » s'affichera, indiquant qu'il n'existe aucun modèle disponible pour les objectifs de 2 pouces. Des modèles pour objectifs de 3 pouces, 4 pouces et 6 pouces sont tous disponibles.
Pour les écrans 3 pouces, le Fno varie de 0,85 à 2,5. En vous référant au tableau de l'annexe 1, trois modèles sont disponibles pour les écrans 3 pouces : ZX3100, ZX3150 et ZX3200.
Pour les écrans de 4 pouces, le Fno varie de 0,85 à 2,26. En vous référant au tableau de l'annexe 1, trois modèles sont disponibles pour les écrans de 4 pouces : ZX4100, ZX4150 et ZX4200.
Pour les écrans de 6 pouces, le Fno varie de 0,85 à 2,39. En vous référant au tableau de l'annexe 1, trois modèles sont disponibles pour les écrans de 6 pouces : ZX6100, ZX6150 et ZX6200.
Figure 2 : Sélection du modèle recommandé

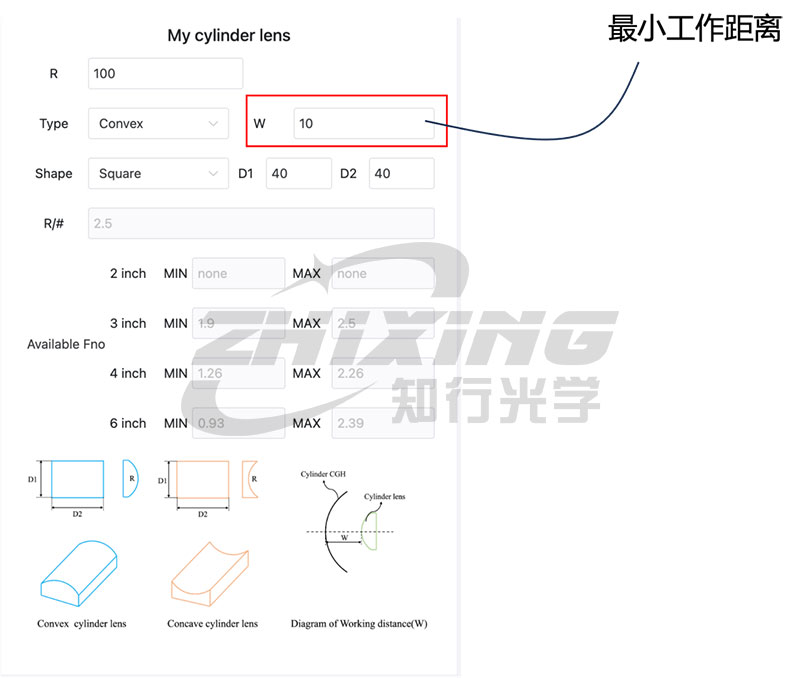

Ce qui précède montre la sélection d’une surface concave. Si une surface cylindrique avec les mêmes paramètres est transformée en surface convexe, l'interface de sélection est la suivante. W est la distance minimale entre la surface graphique CGH et le point fixe de la surface convexe (il est recommandé qu'elle soit supérieure à 10 mm).
Figure 3 : Interface de sélection de surface convexe
Pour les écrans de 2 pouces, « aucun », indiquant qu'aucun modèle n'est disponible.
Pour les écrans 3 pouces, le Fno varie de 1,9 à 2,5. En référence à l'annexe 1, le modèle ZX3200 de 3 pouces peut être sélectionné.
Pour les écrans de 4 pouces, le Fno varie de 1,26 à 2,26. En vous référant à l'annexe 1, les modèles ZX4150 et ZX4200 de 4 pouces peuvent être sélectionnés.
Pour les écrans 6 pouces, le Fno varie de 0,93 à 2,39. En vous référant à l'Annexe 1, les modèles ZX6100, ZX6150 et ZX6200 de 6 pouces peuvent être sélectionnés.
II. Fenêtre d'affichage
La case jaune à droite est la fenêtre de visualisation, qui a deux fonctions principales :
◆Fonction 1 : Affichez les modèles disponibles en fonction de la gamme Fno recommandée sur la gauche.

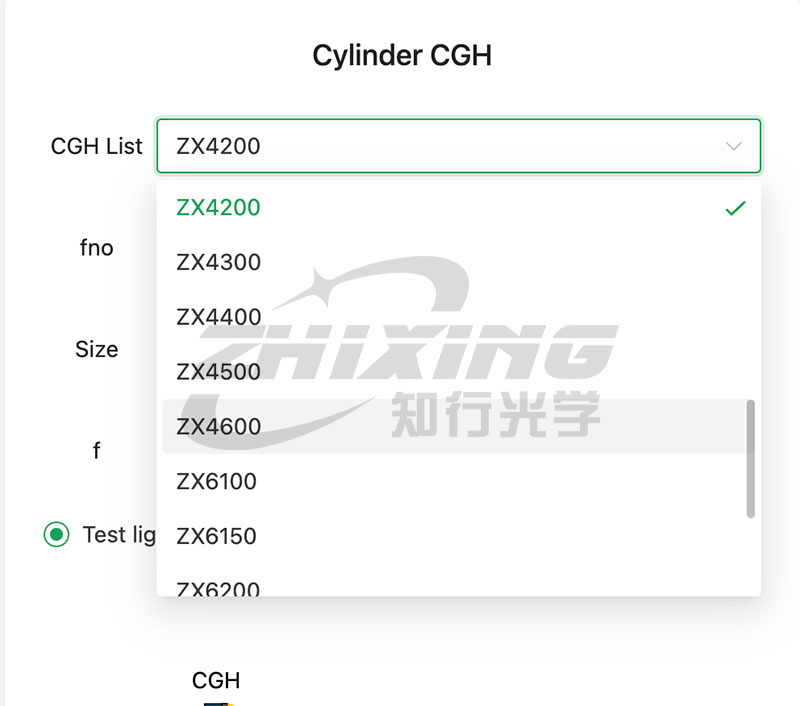

Dans cet exemple, le ZX4200 est sélectionné dans le menu déroulant de la colonne CGHlist. Fno, Size et F sont automatiquement calculés.
Figure 4 : Fenêtre déroulante Modèle
Vous pouvez visualiser deux diagrammes :

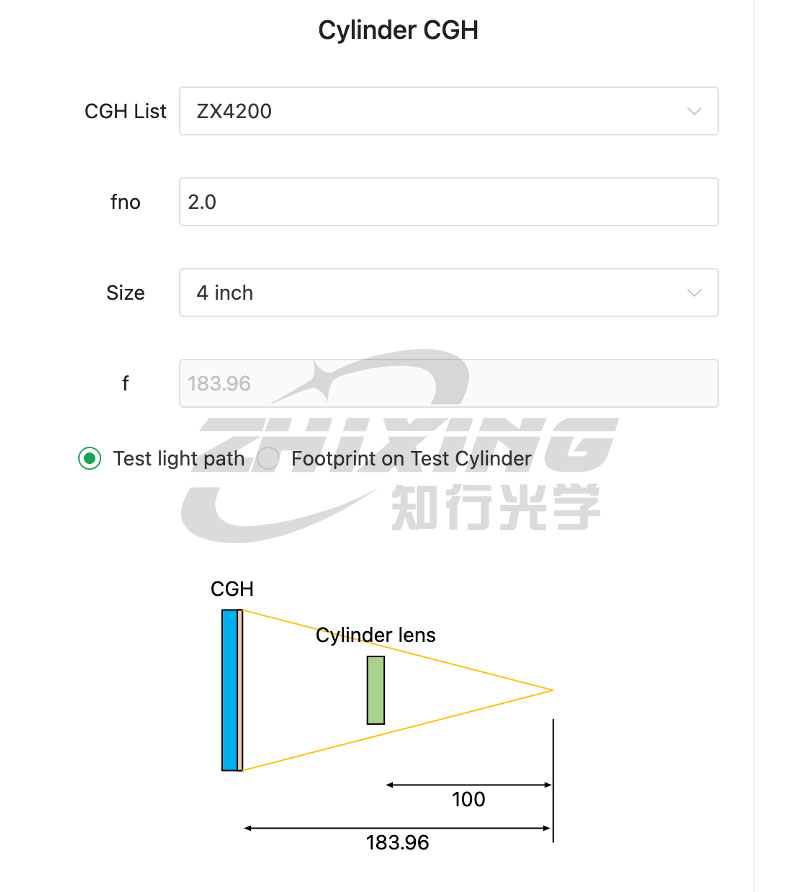

1) Diagramme du trajet optique (y compris les informations de distance), comme le montre la figure 5 :
Figure 5 : Diagramme du chemin optique de test

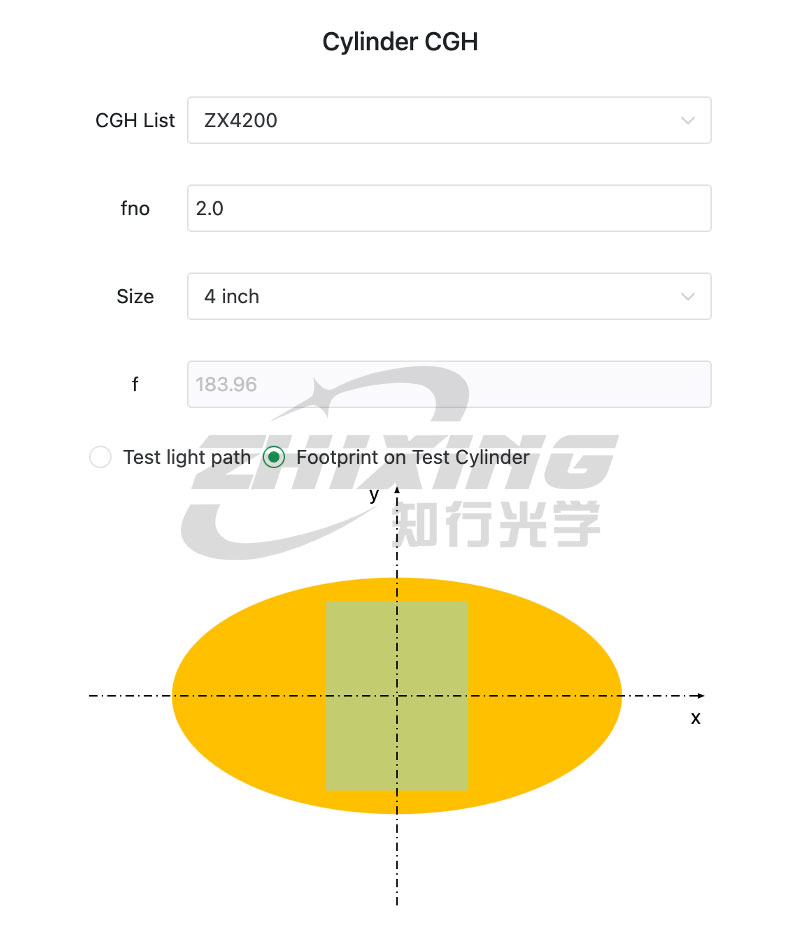

2) Pour la surface concave de la figure 1, la couverture ponctuelle des trois modèles (ZX4100, ZX4150, ZX4200) du CGH cylindrique de 4 pouces est illustrée à la figure 6. En bas, un rapport énergétique est indiqué. Plus la valeur supérieure à 1 est petite, plus le nombre de pixels pouvant être détectés est élevé et plus la résolution est élevée. Parmi les trois modèles, le ZX4200 a le plus petit rapport énergétique (1,26), qui est supérieur aux deux autres modèles.
Figure 6 : Carte de couverture des points lumineux
◆Fonction 2 : Afficher les modèles personnalisés

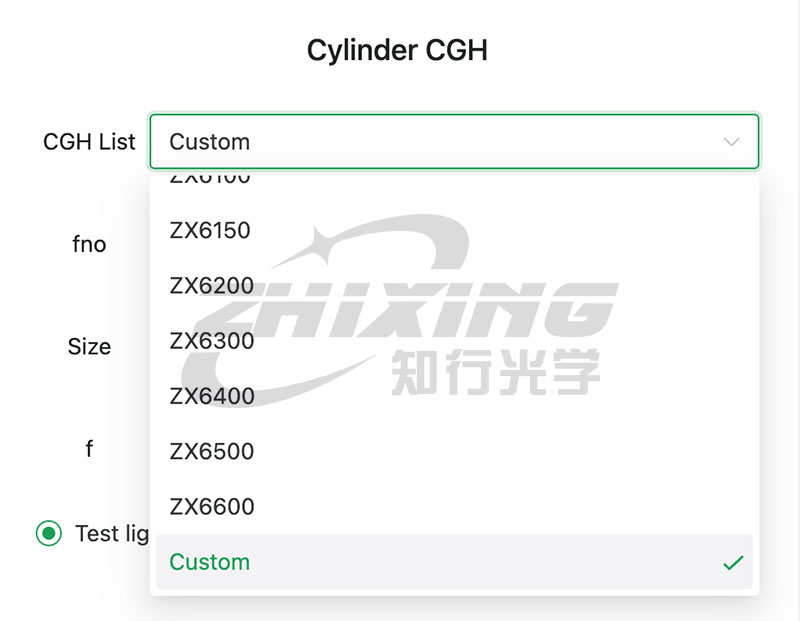

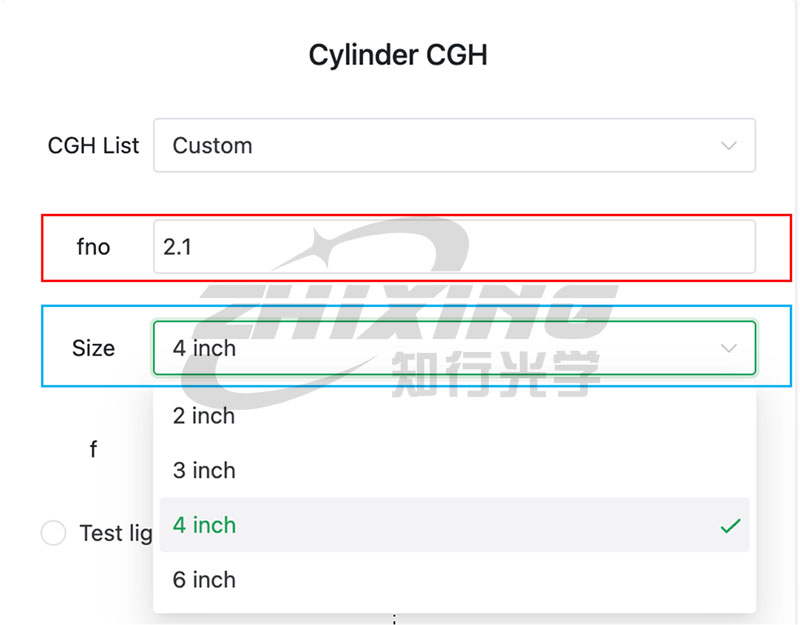

Si les modèles suggérés à gauche ne figurent pas dans notre liste de modèles de produits, comme un Fno suggéré entre 4,3 et 4,6, et que notre société n'a pas de Fno dans cette gamme, vous devez le personnaliser. Sélectionnez « Personnalisé » dans la colonne CGHlist, comme le montre la figure 7 :
Figure 7 : Sélection d'un modèle personnalisé
Entrez fno dans la case rouge et sélectionnez le modèle dans la case bleue. Dans cet exemple, la plage recommandée pour un Fno de 4 pouces est [1,35 2,37]. Vous pouvez définir fno=2.1.
Figure 8 : Exemple d'élément d'entrée de fenêtre personnalisé
En fonction du numéro de modèle personnalisé, vous pouvez afficher le diagramme du chemin optique et le diagramme de couverture des points lumineux pour déterminer si la lentille cylindrique peut être testée à l'aide du modèle personnalisé.
Pièce jointe 1 : Liste des modèles CGH cylindriques
Explication du nom du modèle : ZX-ABCD : A : représente la taille du CGH cylindrique ; BCD : Représente le Fno du CGH cylindrique.
Exemple 1 : Modèle ZX4200 : 4 pouces ; Fno : 2,0
Exemple 2 : Modèle ZX6100 : 6 pouces ; Fno : 1,0
Une liste de modèles CGH de différentes tailles est la suivante :

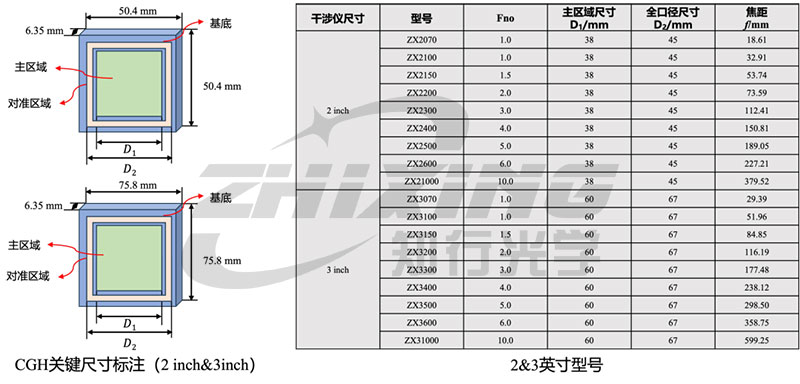

Tableau 1 : Paramètres clés du CGH cylindrique de 2 pouces et de 3 pouces

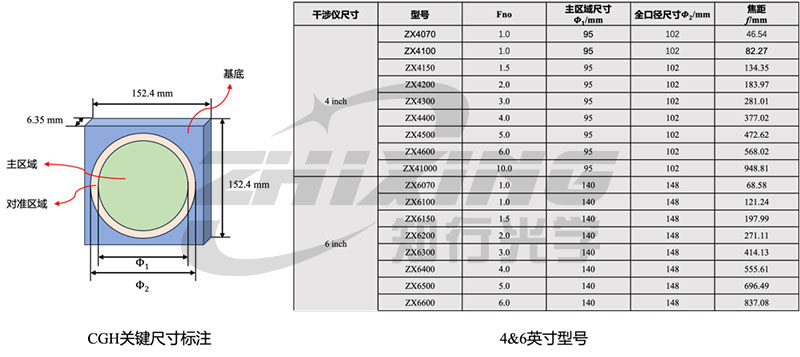

Tableau 2 : Paramètres clés du CGH cylindrique de 4 pouces et de 6 pouces
