Zhixing possède une riche expérience dans le domaine de la carte d'étalonnage en céramique à motif noir et panneau blanc, en même temps peut garantir que la précision du produit répond aux exigences des clients, prendre en charge la personnalisation de divers modèles, dans l'attente de coopérer avec vous.
La carte d'étalonnage en céramique à motif noir et panneau blanc est un outil permettant d'étalonner et de mesurer les robots pour les applications de vision industrielle de haute précision. Il convient à la ligne de production d'automatisation industrielle, au système de vision robotique, à la numérisation 3D, à l'usinage CNC et à l'inspection. La carte d'étalonnage peut être utilisée pour mesurer la position et l'attitude du robot, améliorer la précision et l'exactitude du robot, améliorer l'efficacité du travail et réduire les coûts de production et les risques de travail.
Les exigences de la carte d'étalonnage en céramique à motif noir et panneau blanc sont très strictes, nécessitant une grande stabilité et une haute précision, ainsi que des performances anti-interférences et une répétabilité élevée. Par conséquent, seuls les fabricants dotés d’une excellente qualité optique et de processus de fabrication de précision peuvent produire des plaques d’étalonnage aussi difficiles.
En bref, la carte d'étalonnage en céramique à motif noir à panneau blanc est un outil de mesure et d'étalonnage de vision industrielle haut de gamme qui peut améliorer la précision et l'exactitude des lignes de production robotisées et automatisées, adapté à une variété de domaines industriels, et constitue un élément indispensable de fabrication intelligente moderne et production automatisée. La carte d'étalonnage en céramique à motif noir et panneau blanc est un outil permettant d'étalonner et de mesurer les robots pour les applications de vision industrielle de haute précision. Il convient à la ligne de production d'automatisation industrielle, au système de vision robotique, à la numérisation 3D, à l'usinage CNC et à l'inspection. La carte d'étalonnage peut être utilisée pour mesurer la position et l'attitude du robot, améliorer la précision et l'exactitude du robot, améliorer l'efficacité du travail et réduire les coûts de production et les risques de travail.
Les exigences de la carte d'étalonnage en céramique à motif noir et panneau blanc sont très strictes, nécessitant une grande stabilité et une haute précision, ainsi que des performances anti-interférences et une répétabilité élevée. Par conséquent, seuls les fabricants dotés d’une excellente qualité optique et de processus de fabrication de précision peuvent produire des plaques d’étalonnage aussi difficiles.
En bref, la carte d'étalonnage en céramique à motif noir à panneau blanc est un outil de mesure et d'étalonnage de vision industrielle haut de gamme qui peut améliorer la précision et l'exactitude des lignes de production robotisées et automatisées, adapté à une variété de domaines industriels, et constitue un élément indispensable de fabrication intelligente moderne et production automatisée.
FONCTIONNALITÉ:
| NOM DU PRODUIT | COULEUR | MATÉRIEL | PRÉCISION（mm） | EFFET DE MOTIF |
| Plaque de calibrage optique | blanc | Céramique | ±0,001 | Panneau blanc motif noir |
Détails essentiels
Support personnalisé : OEM, ODM
Lieu d'origine : Zhejiang, Chine
Nom de la marque : Zhixing.
Numéro de modèle: ZX
Nom du produit: panneau d'étalonnage en céramique à motif noir et panneau blanc
Matériel: céramique
Couleur blanche
Précision : ±0,001
Caractéristique: Fragile
Application : vision industrielle
Fonction: calibrage
Poids: ± 15g
Type: accessoires optiques
Utilisation: équipement de mesure

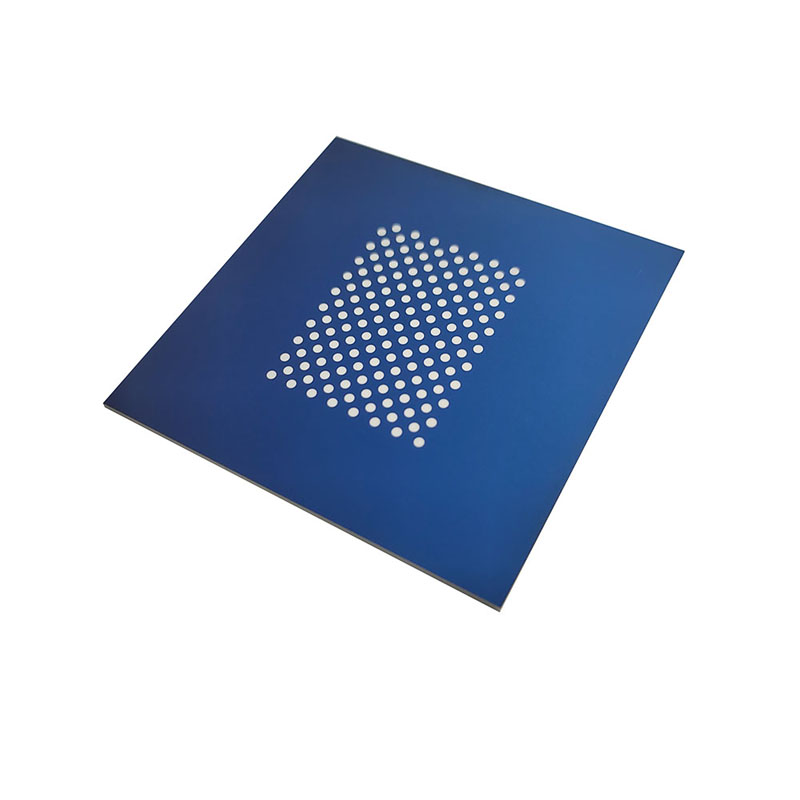

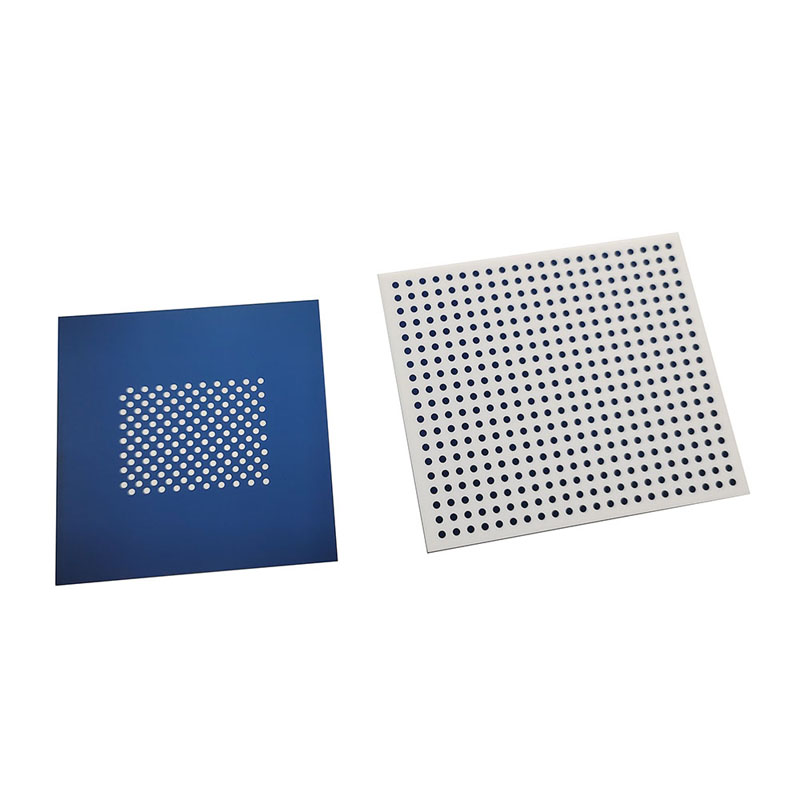

Panneau bleu motif blanc VS panneau blanc motif bleu
Affichage des détails du motif blanc
Précautions d'utilisation de la carte d'étalonnage en céramique à motif noir et panneau blanc :
1. Le nombre d'images d'étalonnage est généralement compris entre 15 et 25. Le nombre d'images est trop petit, ce qui peut facilement conduire à des paramètres d'étalonnage inexacts.
2. La taille d'imagerie de la plaque d'étalonnage doit être d'environ 1/4 à deux fois la taille de l'image entière, et la taille doit être différente selon les différentes scènes.
3. Utilisez la source de lumière auxiliaire pour polir la plaque d'étalonnage afin de garantir que la luminosité de la plaque d'étalonnage est suffisante et uniforme.
4. L'imagerie de la plaque d'étalonnage ne doit pas être trop éclatée, ce qui entraînerait un décalage de l'extraction du contour des caractéristiques, conduisant ainsi à une extraction inexacte du centre du cercle.
5. L'imagerie des caractéristiques de la plaque d'étalonnage ne peut pas avoir une distance de défocalisation évidente. Lorsque la défocalisation se produit, la distance de la plaque d'étalonnage, la taille de l'ouverture et la distance de l'image peuvent être ajustées en ajustant (pour l'objectif à mise au point fixe, la mise au point signifie généralement l'ajustement de la distance de l'image).
6. Pendant le processus d'étalonnage, l'ouverture et la distance focale de la caméra ne peuvent pas être modifiées, ce qui nécessite un nouvel étalonnage.
7. Le nombre d'images de plaque d'étalonnage doit couvrir tout l'espace de mesure et tout le champ de vision de mesure. L'image de la caméra doit être divisée en quatre quadrants. Il faut s'assurer que les images capturées de la plaque d'étalonnage sont réparties uniformément dans les quatre quadrants. Dans chaque quadrant, il est recommandé d'incliner deux fois dans des directions différentes.
Scénario d'application
Certificat de système de gestion de la qualité ISO
Photos de l'exposition
