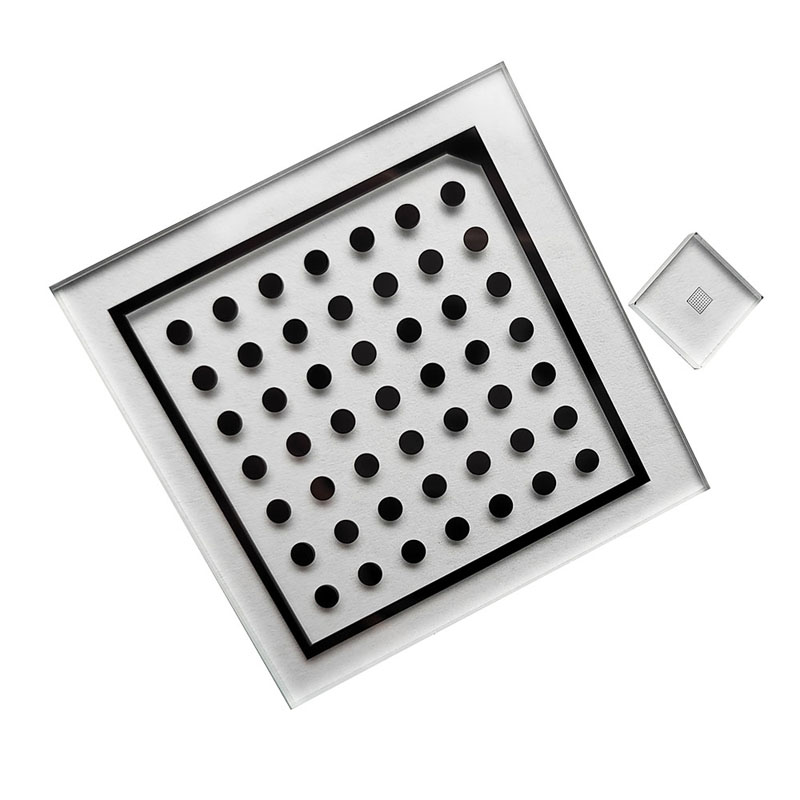

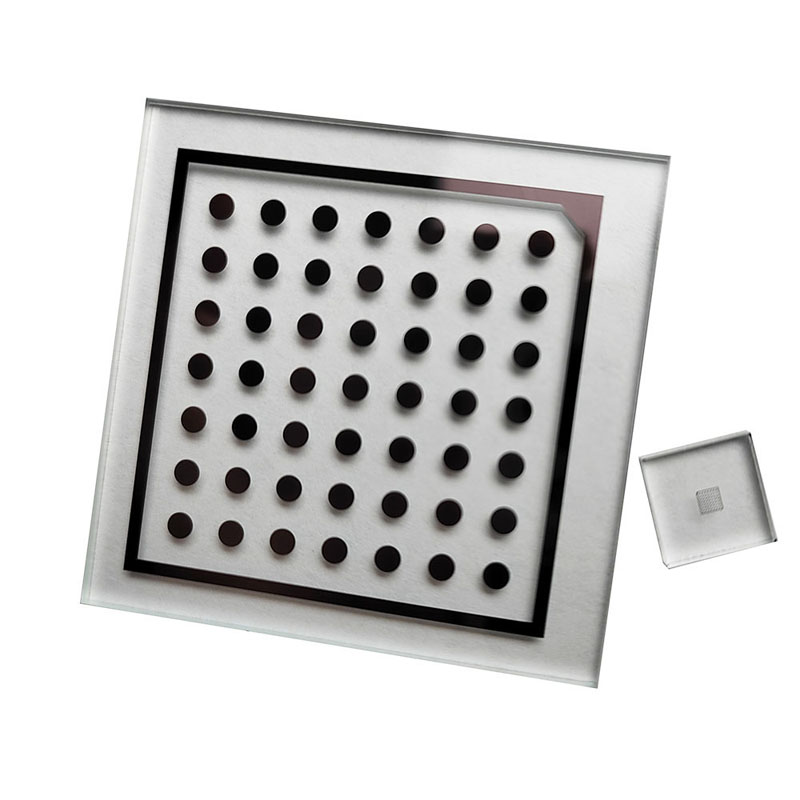

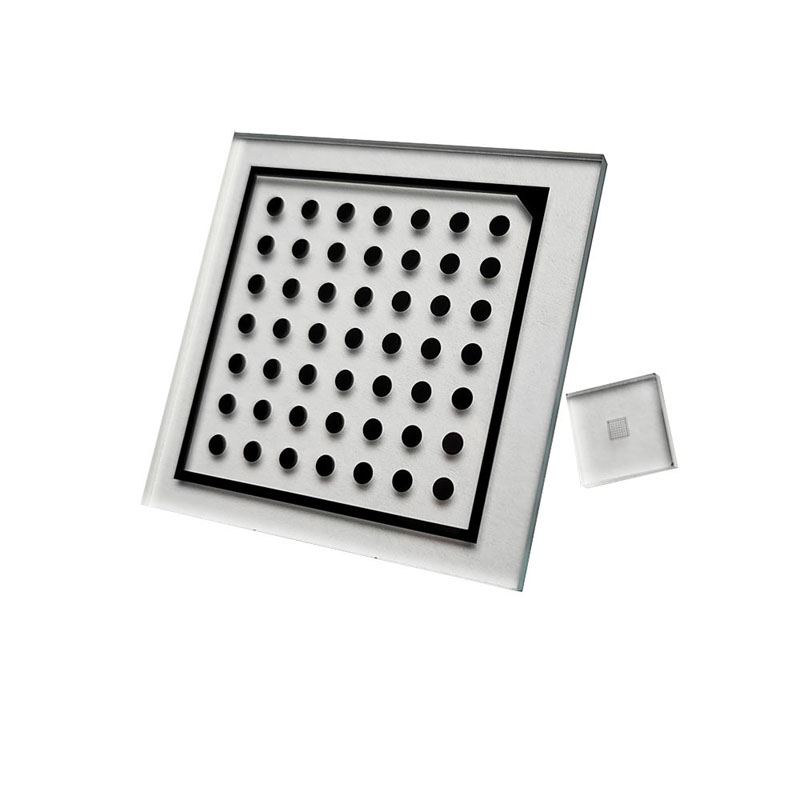

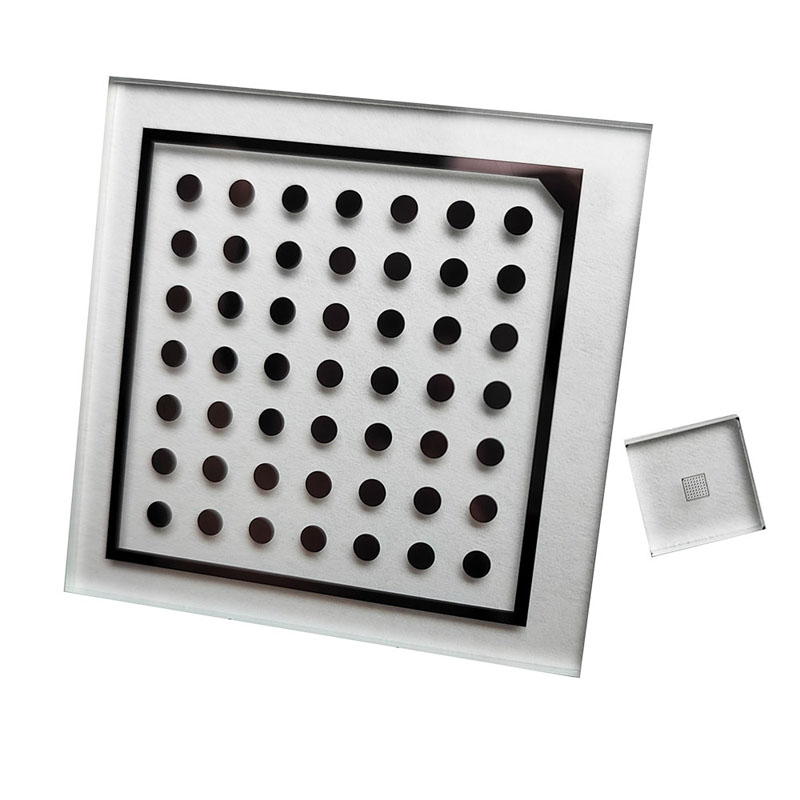

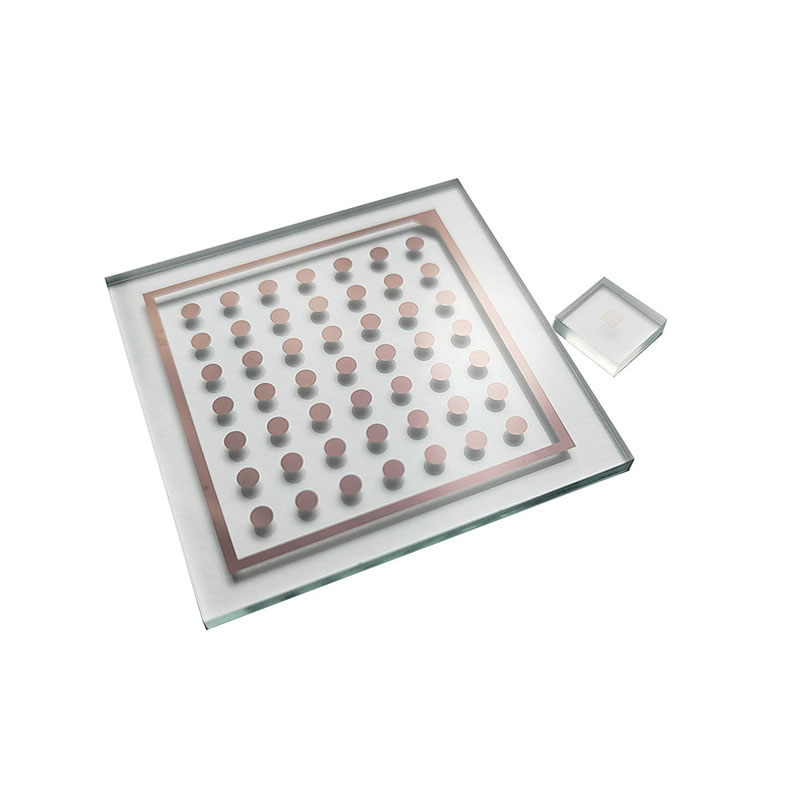

Tableau d'étalonnage en verre Halcon 50 mm

Zhixing, fabricant chinois leader, propose une carte d'étalonnage en verre Halcon de 50 mm de haute précision. Notre production avancée garantit une qualité exceptionnelle et des prix compétitifs.  Choisissez Zhixing pour des solutions d'étalonnage de verre fiables !

Halcon est un puissant logiciel de vision industrielle doté de fonctions d'étalonnage optique qui aident les utilisateurs à déterminer avec précision les paramètres de la caméra, améliorant ainsi la précision et la stabilité du traitement de l'image. Le processus détaillé et les considérations relatives à la carte d'étalonnage en verre Halcon 50 mm sont décrits ci-dessous.

1. Préparez-vous

Avant l’étalonnage optique, les matériaux suivants doivent être préparés :

(1) Damier standard : Le damier standard est un papier en damier noir et blanc, généralement 8x8, 9x6 et autres spécifications, qui peut être collé sur une surface plane avant l'étalonnage.

(2) Caméra : l'utilisation d'une caméra nécessite une attention particulière pour sélectionner l'environnement de la source de lumière et les paramètres de la caméra appropriés.

(3) Ordinateur : utilisez l'ordinateur pour installer le logiciel Halcon et connecter la caméra.

2. Processus d'étalonnage

(1) Définir les paramètres de la caméra : dans le logiciel Halcon, cliquez sur le bouton "Ouvrir la caméra" pour définir les paramètres de la caméra, notamment le temps d'exposition, le gain, la balance des blancs, etc.

(2) Prise de vue d'images d'étalonnage : le damier standard est placé dans le champ de vision de la caméra, prenant plusieurs images, ce qui nécessite que le damier apparaisse dans l'image dans différentes positions et directions.

(3) Détection des points d'angle : dans le logiciel Halcon, la fonction "find_calib_object" est utilisée pour détecter les points d'angle dans l'image et les enregistrer dans un fichier.

(4) Calibrage : utilisez la fonction "calibrate_cameras" pour calibrer la caméra et enregistrer le résultat de l'étalonnage dans un fichier.

(5) Évaluation des résultats d'étalonnage : La fonction « eval_calib_data » est utilisée pour évaluer les résultats d'étalonnage, y compris l'erreur moyenne, la différence standard et d'autres indicateurs. Selon les résultats de l'évaluation, l'effet d'étalonnage peut être jugé.

3. Précautions

(1) Lors de la prise d'images d'étalonnage, la position et l'angle de la caméra doivent rester stables pour éviter tout mouvement et tremblement.

(2) La taille et les spécifications du damier doivent être définies en fonction de la situation réelle, il est généralement recommandé d'utiliser les spécifications 8x8 ou 9x6 du damier.

(3) Il est nécessaire de garantir la cohérence des conditions d'éclairage dans le processus d'étalonnage pour éviter l'influence d'un éclairage trop fort ou trop faible sur les résultats de l'étalonnage.

(4) La quantité et la qualité des données d'étalonnage ont un impact important sur les résultats d'étalonnage. Il est recommandé de prendre plusieurs images, et la position et l'angle du damier dans chaque image doivent être aussi différents que possible.

En bref, la carte d'étalonnage en verre Halcon 50 mm est un maillon indispensable dans l'application de la vision industrielle, grâce à un fonctionnement et une application minutieux, elle peut améliorer la précision et la stabilité du traitement de l'image et fournir une aide efficace pour l'application de la technologie de vision industrielle.

Fonctionnalité:

Affichage des couleurs des couches :

FAQ clients

1. Pouvez-vous me recommander une carte d'étalonnage appropriée ?

Réponse : La plaque d'étalonnage est généralement comprise entre 1/3 et 2 fois le champ de vision. Nous ne faisons que des suggestions. La taille spécifique utilisée dépend de l'utilisation réelle du client.

2. Puis-je personnaliser une taille ?

Réponse : Oui, il vous suffit de fournir des dessins au format CAD/CDR ou des dessins dessinés à la main, et nous pouvons également dessiner pour vous gratuitement.

3. Quelle est la durée du temps de personnalisation ?

Réponse : Le délai personnalisé est généralement de 7 à 8 jours ouvrables après le paiement et la confirmation des dessins. L'heure d'arrivée spécifique varie selon les différents pays et régions.

4. Comment puis-je payer ?

Réponse : Nous disposons d'un compte de collecte global qui prend en charge plusieurs devises.
